SB-20R CNC自動旋盤  950051016

給油図,給油表,適油表とは

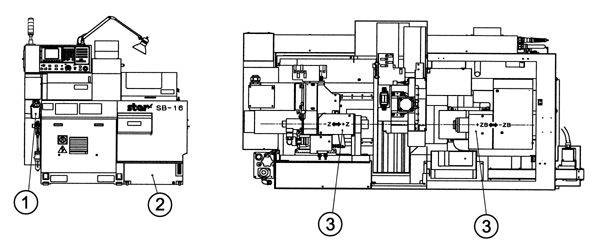

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)摺動面・ボールネジ用集中給油タンク

油量(L)1.8
給油方法レベルゲージまで給油
交換・点検・補給日常点検補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(2)切削油タンク

油量(L)136
給油方法レベルゲージまで給油
交換・点検・補給日常点検補給
JIS K-2001
JIS B-6016

(3)スピンドルシフター部

油量(L)適量
給油方法塗布
交換・点検・補給2回/日
JIS K-2001ISO VG 68
JIS B-6016G 68

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
