7GAN ジグ研削盤 950105048

給油図,給油表,適油表とは

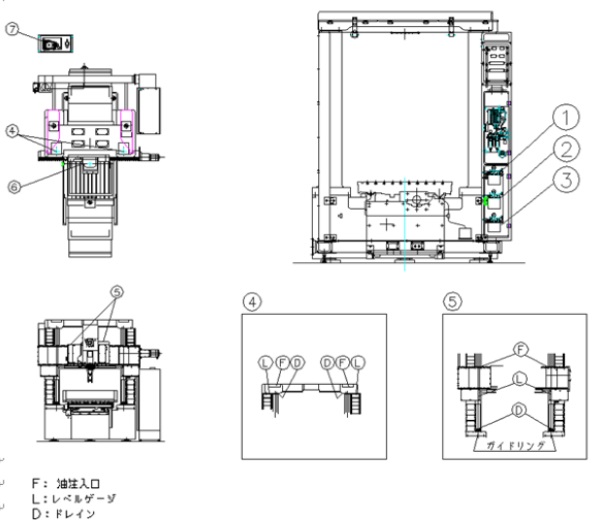

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)高周波タンク潤滑油タンク

油量(L)2
給油方法
交換・点検・補給適時給油
JIS K-2001
JIS B-6016

(2)ヘッド内 クイル潤滑油タンク

油量(L)2
給油方法
交換・点検・補給適時給油
JIS K-2001
JIS B-6016

(3)本体摺動面及びZ軸ボールネジ潤滑油タンク

油量(L)2
給油方法
交換・点検・補給適時給油
JIS K-2001
JIS B-6016

(4)クロスレイル上下ねじ駆動部

油量(L)3
給油方法
交換・点検・補給年1回交換
JIS K-2001
JIS B-6016

(5)クロスレイル上下ねじ駆動部

油量(L)13
給油方法
交換・点検・補給年1回交換
JIS K-2001
JIS B-6016

(6)Z軸モーターギヤボックス

油量(L)0.2
給油方法
交換・点検・補給年1回交換
JIS K-2001
JIS B-6016

(7)クロスレイル アンクランプ用油圧装置

油量(L)10
給油方法
交換・点検・補給年1回交換
JIS K-2001
JIS B-6016

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D

適油記号 E




最終更新日:2019年12月10日
