振動摩擦摩耗試験機

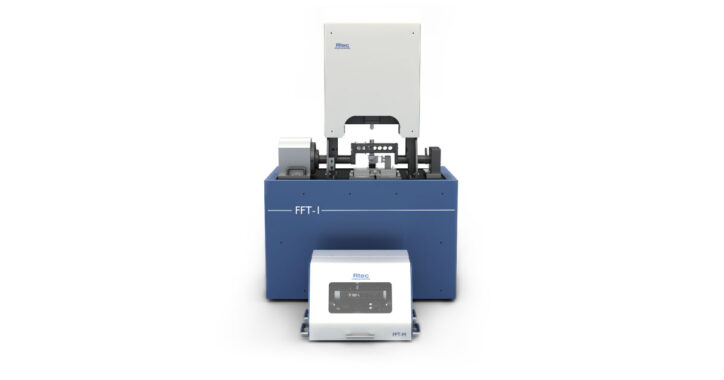

フロアスタンド型ボイスコイル式フレッチング試験機 FFT-1およびFFT-2は，高周波振動する2物体の接触面間で発生する表面損傷の評価，摩擦，接着，フレッチング疲労摩擦を分析に最適。
ベンチトップ型ボイスコイル式フレッチング試験機 FFT-Mは，高周波振動用ボイスコイルを小型化し，省スペースでフレッチング試験を実行する。

用途

• フレッチング摩耗，疲労の評価
  （機械部品の接触面で発生する微小振幅の往復摺動によるフレッチング摩耗，フレッチング疲労の分析）
• 潤滑剤，グリースの性能評価
  （振動環境下におけるオイルやグリースの耐摩耗性，極圧性，潤滑膜の耐久性評価）
• 材料表面の耐摩耗性，表面損傷評価
  （コーティング，めっき，金属，セラミック，ポリマー材料の微動摩耗特性の評価）
• 摩擦係数，摩擦力のリアルタイム測定
  （高剛性な設計により摩擦熱や振動による影響を抑えた正確な摩擦係数の測定）
• 対応する規格試験：ASTM E2789 / ISO 19291 / ASTM D6425 / ASTM D7421 / ASTM D5707 / ASTM D5706 / ASTM D7594 / DIN 51834‐2 / DIN 51834-3 / DIN 51834-4

特長

1. 接触摩耗を考慮したリアルタイム荷重制御
2. ハイパワーボイスコイルによる高精度直線往復動
3. 超低ノイズと高い応答性による高分解能変位制御
4. 安定した温度制御
5. 転がり要素のない磁気を利用した屈曲（フレクチャー）構造
6. 高周波ピエゾセンサーによるリアルタイム摩擦測定
7. 追加インラインセンサー（AE，ECRなど）
8. カスタマイズ可能な特注サンプルホルダー

仕様

• 最大荷重
  • FFT-1：3,000N
  • FFT-2：5,000N
  • FFT-M：350N
• ストローク範囲：10μm～5mm　※試験条件による
• 周波数範囲
  • FFT-1：500Hz
  • FFT-2：500Hz
  • FFT-M：200Hz
• 上部試験片：Φ10mm　ボール，シリンダー
• 下部試験片：Φ24mm　ディスク，角プレートなど
• 接触形態：ボールオンディスク(点接触)，シリンダーオンディスク(線接触)
• 潤滑状態：ドライ，オイル，グリース
• 温度：‐40～150℃，800℃
• 電源：三相 220V
