| 給油図，給油表，適油表とは |
|---|

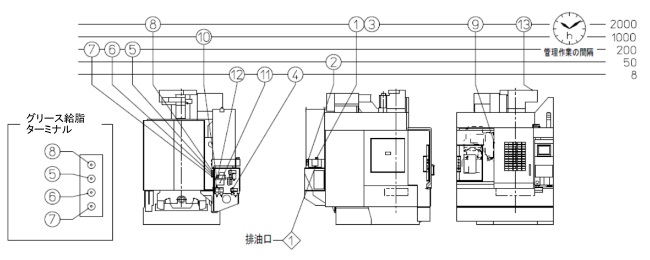

| 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 |
| 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
| 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
（4）レギュレータ
油量（L）
給油方法
交換・点検・補給点検 8hr
JIS K-2001
JIS B-6016
（5）ボールネジ
油量（L）2cc
給油方法
交換・点検・補給補給 200hr
JIS K-2001
JIS B-6016
（6）ボールネジ
（6）ガイド
油量（L）18cc
給油方法
交換・点検・補給補給 200hr
JIS K-2001
JIS B-6016AFJグリース（THK） ※1
（7）ボールネジ
（7）ガイド
油量（L）10cc
給油方法
交換・点検・補給補給 200hr
JIS K-2001
JIS B-6016AFJグリース（THK） ※1
（8）ATC
油量（L）6cc
給油方法
交換・点検・補給補給 2,000hr
JIS K-2001
JIS B-6016AFJグリース（THK） ※1
（10）（11）（12）
オイルエアユニット
油量（L）2.0
給油方法
交換・点検・補給補給 1,000hr，点検 8hr
JIS K-2001
JIS B-6016モービルDTEオイル ライト ※1
※1 表示以外の油脂は使用禁止
メンテナンスのポイント
○「適油表」は，JIS B6016-1 規格（ISO/TR 3498）を参考とした潤滑油各社対照表です。
○機械各部の給油箇所，油脂量など，銘柄は各機種取扱説明書の給油一覧表に基づいて行ってください。
○摺動面潤滑油は，必ず専用油を使用してください。
○特別付属品（チップコンベヤ，NC円テーブル，ロボットなど）の給油については，専用取扱説明書を参照ください。
○摺動面潤滑油が切削液に進入し，不具合が発生する場合は「オイルスキマー」（オプション）などを準備していますので当社に御相談ください。
