HM1600 横形マシニングセンタ ギヤ4/8R  950016060

給油図,給油表,適油表とは

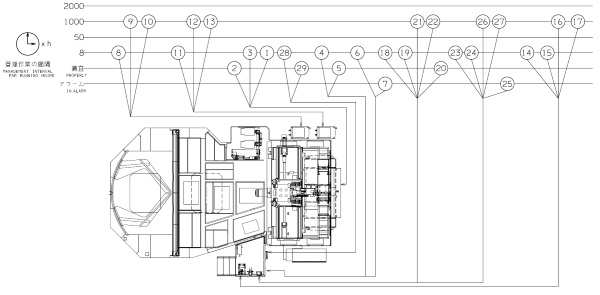

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)切削油剤装置

油量(L)1480
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001
JIS B-6016

(2)切削油剤装置

油量(L)1480
給油方法オイルゲージの上限迄
交換・点検・補給適宜清掃交換
JIS K-2001
JIS B-6016

(3)切削油剤装置

油量(L)1480
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に清掃交換
JIS K-2001
JIS B-6016

(4)ルブリケータ

油量(L)0.1
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(5)ルブリケータ

油量(L)0.1
給油方法オイルゲージの上限迄
交換・点検・補給適宜給油
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(6)送り系潤滑

油量(L)0.4
給油方法カートリッジ交換
交換・点検・補給8時間毎に点検
JIS K-2001
JIS B-6016XBCEA 0

(7)送り系潤滑

油量(L)0.4
給油方法カートリッジ交換
交換・点検・補給アラーム時給油
JIS K-2001
JIS B-6016XBCEA 0

(8)オイルクーラ(B/S)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 2
JIS B-6016FD 2 or FC 2

(9)オイルクーラ(B/S)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 2
JIS B-6016FD 2 or FC 2

(10)オイルクーラ(B/S)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 2
JIS B-6016FD 2 or FC 2

(11)オイルクーラ(主軸)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 10
JIS B-6016FD 10

(12)オイルクーラ(主軸)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 10
JIS B-6016FD 10

(13)オイルクーラ(主軸)

油量(L)75
給油方法オイルゲージの中央以上
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 10
JIS B-6016FD 10

(14)油圧ユニット

油量(L)20
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(15)油圧ユニット

油量(L)20
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(16)油圧ユニット

油量(L)20
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(17)油圧ユニット

油量(L)20
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(18)オイルエアユニット

油量(L)2
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(19)オイルエアユニット

油量(L)2
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(20)オイルエアユニット

油量(L)2
給油方法オイルゲージの上限迄
交換・点検・補給適宜給油
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(21)オイルエアユニット

油量(L)2
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(22)オイルエアユニット

油量(L)2
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(23)テーブル・ツールマガジン潤滑油ユニット

油量(L)4
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(24)テーブル・ツールマガジン潤滑油ユニット

油量(L)4
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(25)テーブル・ツールマガジン潤滑油ユニット

油量(L)4
給油方法オイルゲージの上限迄
交換・点検・補給アラーム時給油
JIS K-2001ISO VG 68
JIS B-6016G 68

(26)テーブル・ツールマガジン潤滑油ユニット

油量(L)4
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(27)テーブル・ツールマガジン潤滑油ユニット

油量(L)4
給油方法オイルゲージの上限迄
交換・点検・補給1000時間毎に清掃交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(28)ルブリケータ

油量(L)0.1
給油方法オイルゲージの上限迄
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(29)ルブリケータ

油量(L)0.1
給油方法オイルゲージの上限迄
交換・点検・補給適宜給油
JIS K-2001ISO VG 32
JIS B-6016CKB 32

メンテナンスのポイント
自動・無人運転加工をされる場合は,不水溶性切削油剤の使用はその条件によって火災発生の恐れがありますので,必ず水溶性切削油剤をご使用ください

特にソリューションタイプのクーラントを使用される場合,クーラントの種類や添加剤によっては本機で使用している塗装やシャッタ用ワイパを著しく劣化させる恐れがありますのでご注意ください

本機での塗装はウレタン樹脂塗装,シャッタ用ワイパは原則としてNBRを採用しておりますので,これらとの相性についてはクーラントメーカにご確認願います

摺動面潤滑油に使用する油種G68は,「出光興産 ダフニーマルチウェイ68C」または「昭和シェル石油 シェル トナS2 MT 68」をご使用ください

下記以外の油種を使用された場合,精度保障については免責事項といたします

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

フックス
レノリンZAF 10 B

適油記号 D
