給油図,給油表,適油表とは

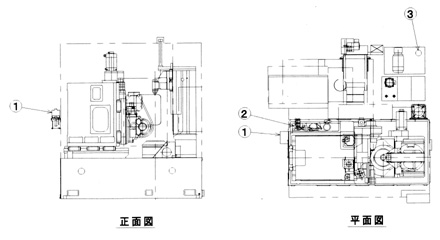

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)グリース給油ユニット

油量(L)2.7
給油方法給油口から給油
交換・点検・補給適宜
JIS K-2001
JIS B-6016XBCEA 0

(2)循環給油

油量(L)40
給油方法給油口から給油
交換・点検・補給1年毎に交換
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(3)油圧ユニット

油量(L)40
給油方法給油口から給油
交換・点検・補給1年毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

シェル
テラスオイル 68
(テラスオイルC 68)

適油記号 B

適油記号 C

モービル
モービラックスEP 0

最終更新日:2023年11月14日
