給油図,給油表,適油表とは |
---|

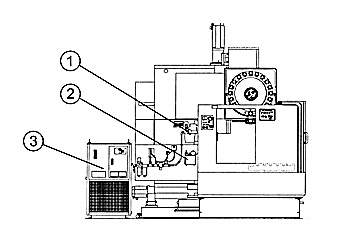

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 |
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
メンテナンスのポイント
○潤滑は,機械の精度を維持して円滑な運転操作を行う為に欠くことのできない要素です。特に,自動運転を目的とした本機には,非常に重要な役割を持つので十分注意の上,適切な潤滑ができるよう心掛けてください。
○本機に使用する潤滑油については,下記銘柄の新品油をご使用下さい。
○本機スピンドルは,オイルフォグ潤滑をしています。 オイルによっては霧化特性が違いますので指定油以外は使用しないでください。指定油以外の油を使用した場合,異音や発熱および精度不良の原因となります。
