給油図,給油表,適油表とは |
---|

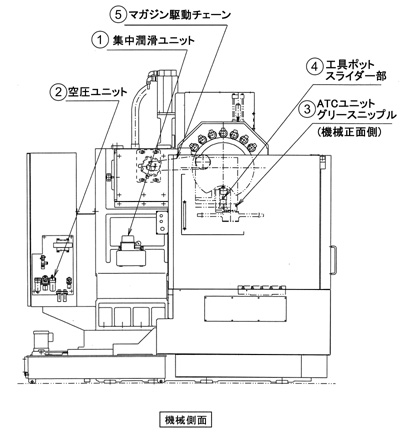

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 |
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
(3)ATCユニット
油量(L)適量
給油方法封入
交換・点検・補給500時間毎に点検,6ヶ月毎に交換
JIS K-2001
JIS B-6016 ※1
(4)工具ポットスライダー部
油量(L)適量
給油方法塗布
交換・点検・補給500時間毎に点検,6ヶ月毎に交換
JIS K-2001
JIS B-6016 ※2
(5)マガジン駆動チェーン
油量(L)適量
給油方法塗布
交換・点検・補給500時間毎に点検,6ヶ月毎に交換
JIS K-2001
JIS B-6016 ※3
メンテナンスのポイント
1 粗悪な潤滑油または劣化したものは避けてください。
2 他メーカーの油を混合して使用しないでください。
注)※1,※2,※3のグリースについては,工作機械メーカに確認願います。
