給油図,給油表,適油表とは

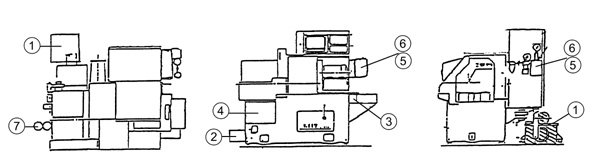

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)作動油タンク ※1

油量(L)15
給油方法オイルバス
交換・点検・補給毎週
JIS K-2001ISO VG 32
JIS B-6016HG 32

(2)潤滑タンク ※2

油量(L)3
給油方法オイルバス
交換・点検・補給毎日
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)テーブル潤滑 ※2
テーブル駆動ボールネジ ※2

油量(L)
給油方法個別の潤滑ユニットより強制潤滑
交換・点検・補給毎日
JIS K-2001ISO VG 68
JIS B-6016G 68

(4)横送り潤滑 ※2
横送り駆動ボールネジ ※2

油量(L)
給油方法個別の潤滑ユニットより強制潤滑
交換・点検・補給毎日
JIS K-2001ISO VG 68
JIS B-6016G 68

(5)ホイールヘッド ※3

油量(L)1.0
給油方法ミスト潤滑
交換・点検・補給毎日
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(6)主軸潤滑 ※3

油量(L)1.0
給油方法ミスト潤滑
交換・点検・補給毎日
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(7)フィルターキット(潤滑関係) ※4

油量(L)
給油方法
交換・点検・補給毎日
JIS K-2001
JIS B-6016

メンテナンスのポイント
※1 半年1回,交換を要す。常にオイルレベルを保つ

※2 半年1回,交換を要す。常にオイルレベルを保つ。潤滑ポンプユニット圧力計で確認 0.5~0.6Mpa

※3 オイルレベル確保,圧力チェック,滴下量確認

※4 クーラント等の混入チェック

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
