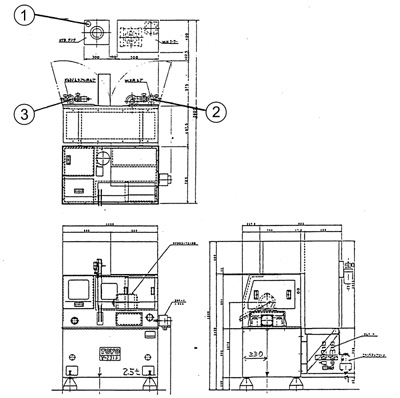

トーヨーエイテック | T-2313 内面研削盤 | 工作機械メンテナンスBOX | ジュンツウネット21 給油図,給油表,適油表とは 左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 (1)ハイドロリックタンク ※1 適油記号 A 油量(L)10 給油方法オイルバス 交換・点検・補給毎週 JIS K-2001ISO VG 32 JIS B-6016HG 32 (2)ホイールヘッド ※2 適油記号 B 油量(L)1 給油方法ミスト潤滑 交換・点検・補給毎日 JIS K-2001ISO VG 32 JIS B-6016CKB 32 (3)1シュー,2ローラ テーブルボールネジ ※2 適油記号 B 油量(L)1 給油方法ミスト潤滑 交換・点検・補給毎日 JIS K-2001ISO VG 32 JIS B-6016CKB 32 メンテナンスのポイント ※1 半年1回の交換を要す。常にオイルレベルを保つ ※2 オイルレベル確保,圧力計点検,滴下量確認 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 指定油 モービルバキュオリン 1405 出光 推奨油 ダフニースーパーマルチオイル 32 シェル 相当油 トナS3M 32 ENEOS 相当油 スーパーマルパスDX 32 コスモ 相当油 コスモNEWマイティスーパー 32 適油記号 B モービル 指定油 モービルDTEオイル ライト
