給油図,給油表,適油表とは

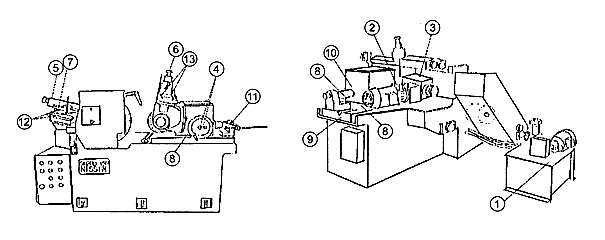

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)静圧軸受用潤滑油ユニット

油量(L)60
給油方法給油ポンプ 強制循環
交換・点検・補給初回/3ヶ月 以後1年毎
JIS K-2001ISO VG 10
JIS B-6016FC 10

(2)DISCO無段変速機 ※

油量(L)0.4
給油方法油浴
交換・点検・補給20,000h または 5年毎 の早い方<指定油の場合>
JIS K-2001ISO VG 32
JIS B-6016

(3)調整車軸ギヤーボックス

油量(L)0.6
給油方法油浴
交換・点検・補給初回/3ヶ月 以後1年毎
JIS K-2001ISO VG 68
JIS B-6016HM 68

(4)送りハンドル

油量(L)数滴
給油方法手差し
交換・点検・補給毎週給油
JIS K-2001ISO VG 68
JIS B-6016HM 68

(5)G/Wドレスツールポスト

油量(L)数滴
給油方法手差し
交換・点検・補給毎週給油
JIS K-2001ISO VG 68
JIS B-6016HM 68

(6)R/Wドレスツールポスト

油量(L)数滴
給油方法手差し
交換・点検・補給毎週給油
JIS K-2001ISO VG 68
JIS B-6016HM 68

(7)G/Wドレス切込スライド

油量(L)数滴
給油方法手差し
交換・点検・補給毎週給油
JIS K-2001ISO VG 68
JIS B-6016G 68

(8)R/W台上スライド

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(9)R/W台下スライド

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(10)R/W台送りネジ

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(11)送りブラケット

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(12)G/Wドレス トラバーススライド

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(13)G/Wドレス トラバーススライド

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

※DISCO無段変速機用潤滑油は,指定潤滑油を適油記号A,汎用潤滑油を適油記号Bの欄に記載

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
出光
指定油

ダフニーアルファドライブP 32

適油記号 B

適油記号 C

適油記号 D

適油記号 E

適油記号 F

モービル
モービラックスEP 1,2

コスモ
コスモグリースダイナマックススーパー No.1,2




最終更新日:2020年9月10日
