UG-250-II 心なし研削盤  950076007

給油図,給油表,適油表とは

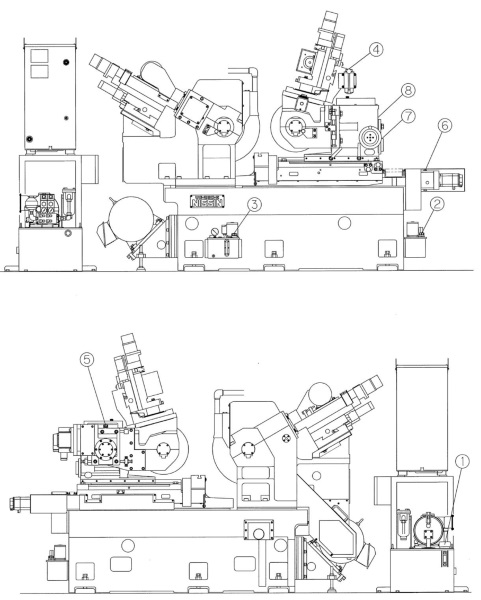

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)静圧軸受用潤滑油ユニット

油量(L)60
給油方法給油ポンプ 強制循環
交換・点検・補給初回/3ヶ月 以後1年毎
JIS K-2001ISO VG 10
JIS B-6016FC 10

(2)R/W台下スライド

油量(L)4
給油方法給油ポンプ
交換・点検・補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)G/Wドレススライド

油量(L)4
給油方法給油ポンプ
交換・点検・補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(4)R/Wドレススライド

油量(L)0.2
給油方法手動ポンプ
交換・点検・補給ドレス時給油
JIS K-2001ISO VG 68
JIS B-6016G 68

(5)R/W駆動ギヤボックス

油量(L)0.6
給油方法油浴
交換・点検・補給初回/3ヶ月 以後1年毎
JIS K-2001ISO VG 68
JIS B-6016HM 68

(6)ボールネジ駆動ギヤボックス

油量(L)0.2
給油方法油浴
交換・点検・補給第1回100時間 以後1000時間毎,または6ヶ月毎
JIS K-2001ISO VG 68
JIS B-6016

(7)R/W台上スライド送りネジ

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

(8)R/W台スライド

油量(L)1~2ストローク
給油方法グリースガン
交換・点検・補給毎週給油
JIS K-2001
JIS B-6016XBCEA 1XBCEA 2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
モービル
指定油

モービルギヤ600XP 68
モービルギヤ 626

出光
ダフニースーパーギヤオイルLW 68

適油記号 B

適油記号 C

適油記号 D

適油記号 E




最終更新日:2020年9月10日
