給油図,給油表,適油表とは |
---|

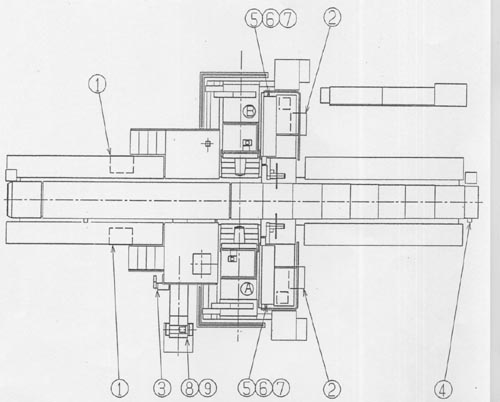

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 |
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
(5)T-MG駆動歯車
油量(L)3cc
給油方法塗布
交換・点検・補給半年毎
JIS K-2001
JIS B-6016XM 2
(6)チェンジアーム 出入軸
油量(L)3cc
給油方法塗布
交換・点検・補給3ヶ月毎
JIS K-2001
JIS B-6016XM 2
(7)チェンジャLMガイド
油量(L)3cc
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XM 2
(8)チップC/V駆動チェーン
油量(L)
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XM 2
(9)C/Vチェーン
油量(L)
給油方法
交換・点検・補給3ヶ月毎給油
JIS K-2001
JIS B-6016XM 2
