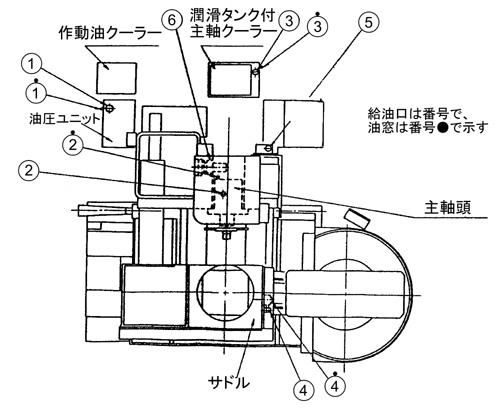

三井精機工業 | HR4A マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）油圧ユニット 適油記号 A 油量（L）120 給油方法 交換・点検・補給毎月点検，1年毎に交換 JIS K-2001ISO VG 32 JIS B-6016A （2）主軸頭 適油記号 A 油量（L）9 給油方法 交換・点検・補給毎週点検，6ヵ月毎に交換 JIS K-2001ISO VG 32 JIS B-6016A （3）潤滑タンク 適油記号 A 油量（L）80 給油方法 交換・点検・補給毎週点検，6ヵ月毎に交換 JIS K-2001ISO VG 32 JIS B-6016A （4）サドル 適油記号 B 油量（L）7 給油方法 交換・点検・補給毎月点検，6ヶ月毎に交換 JIS K-2001ISO VG 320 JIS B-6016B （5）潤滑タンク 適油記号 C 油量（L）2.2 給油方法 交換・点検・補給毎日点検，毎週交換 JIS K-2001ISO VG 68 JIS B-6016C （6）油圧モータギアボックス 適油記号 B 油量（L）0.6 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 320 JIS B-6016B icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 Mobil DTE24 適油記号 B モービル 推奨油 モービルギヤ 600 XP 320 適油記号 C モービル 推奨油 Mobil Vactra Oil No.2
