給油図,給油表,適油表とは

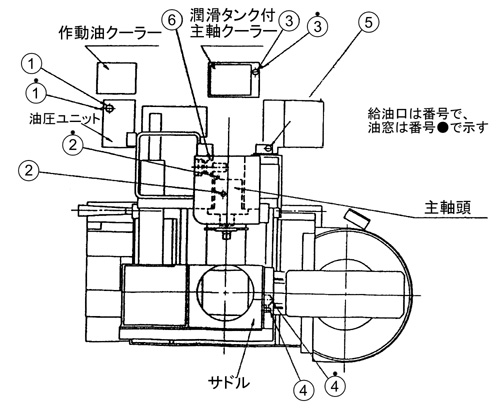

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)120
給油方法
交換・点検・補給毎月点検,1年毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

(2)主軸頭

油量(L)9
給油方法
交換・点検・補給毎週点検,6ヵ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

(3)潤滑タンク

油量(L)80
給油方法
交換・点検・補給毎週点検,6ヵ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

(4)サドル

油量(L)7
給油方法
交換・点検・補給毎月点検,6ヶ月毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

(5)潤滑タンク

油量(L)2.2
給油方法
交換・点検・補給毎日点検,毎週交換
JIS K-2001ISO VG 68
JIS B-6016C

(6)油圧モータギアボックス

油量(L)0.6
給油方法
交換・点検・補給1年毎に交換
JIS K-2001ISO VG 320
JIS B-6016B

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
モービル
推奨油

モービルギヤ 600 XP 320

適油記号 C




最終更新日:2019年12月10日
