給油図,給油表,適油表とは

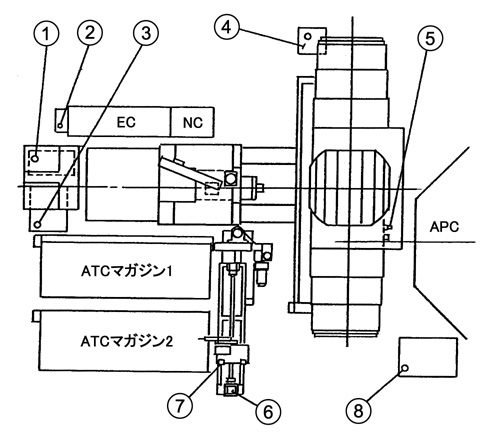

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)主軸クーラー

油量(L)60
給油方法
交換・点検・補給毎年交換
JIS K-2001ISO VG 32
JIS B-6016A

(2)潤滑油ポンプ

油量(L)60
給油方法
交換・点検・補給適時交換
JIS K-2001ISO VG 68
JIS B-6016B

(3)本体油圧ユニット

油量(L)100
給油方法
交換・点検・補給実働5000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

(4)B軸静圧

油量(L)40
給油方法
交換・点検・補給毎年交換
JIS K-2001ISO VG 320
JIS B-6016C

(5)テーブル駆動

油量(L)20
給油方法
交換・点検・補給毎年交換
JIS K-2001ISO VG 320
JIS B-6016C

(6)ATCキャリアギヤボックス

油量(L)1
給油方法
交換・点検・補給毎年交換
JIS K-2001ISO VG 320
JIS B-6016C

(7)ATCキャリアスライドウェイ

油量(L)
給油方法
交換・点検・補給毎月交換
JIS K-2001
JIS B-6016D

(8)APC油圧ユニット

油量(L)160
給油方法
交換・点検・補給実働5000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C
モービル
推奨油

モービルギヤ 600 XP 320

適油記号 D
モービル
推奨油

Mobilux EP2
