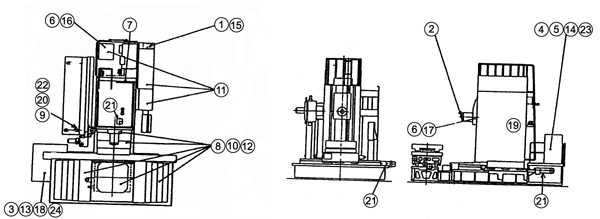

三井精機工業 | HR6A マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）油圧ユニット 適油記号 C 油量（L）100 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （2）油圧ユニット 適油記号 C 油量（L）100 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （3）主軸ヘッド（主軸クーラー付時不要） 適油記号 C 油量（L）10 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （4）主軸ヘッド（主軸クーラー付時不要） 適油記号 C 油量（L）10 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （5）潤滑油ポンプ 適油記号 B 油量（L）6 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 68 JIS B-6016G 68 （6）潤滑油ポンプ 適油記号 B 油量（L）6 給油方法 交換・点検・補給8時間毎に点検，50時間毎に補給 JIS K-2001ISO VG 68 JIS B-6016G 68 （7）主軸クーラー(オプション) 適油記号 C 油量（L）50 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （8）主軸クーラー(オプション) 適油記号 C 油量（L）50 給油方法 交換・点検・補給8時間毎に点検，2000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HM 32 （9）テーブルドライブ 適油記号 A 油量（L）13 給油方法 交換・点検・補給8時間毎に点検，1000時間毎に交換 JIS K-2001ISO VG 320 JIS B-6016CKC 320 （10）テーブルドライブ 適油記号 A 油量（L）13 給油方法 交換・点検・補給8時間毎に点検，1000時間毎に交換 JIS K-2001ISO VG 320 JIS B-6016CKC 320 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 モービルギヤ600 XP 320 モービルSHC 632 出光 ダフニースーパーギヤーオイル 320 カストロール オプチギアBM 320 コスモ コスモギヤーSE 320 コスモECOギヤーEPS 320 ENEOS ボンノックM 320 日本サン スネップ 320 シェル オマラS2G 320 フックス レノリンCLP 320 トタル CARTER EP 320 適油記号 B モービル 推奨油 モービルバクトラオイル No.2 モービルバクトラオイル No.2 SLC モービルバキュオリン 1409 出光 ダフニーマルチウェイ 68 MT カストロール マグナ BD 68 コスモ コスモダイナウエイEX 68 コスモダイナウエイHFP 68 ENEOS ユニウェイXS 68 日本サン サンウェイルブリカント 80 サンウェイルブリカント 11-80 シェル トナS3M 68 フックス レネップCGLP 68 トタル DROSERA MS 68 適油記号 C モービル 推奨油 モービルDTE 24 モービルDTE 10 エクセル 32 モービルDTE XL 32 ヌトーH 32 出光 ダフニースーパーマルチオイル 32 カストロール ハイスピンAWS 32 コスモ コスモNEWマイティスーパー 32 コスモハイドロAW 32 コスモハイドロHV 32 コスモスーパーエポックES 32 コスモスーパーエポックUF 32 ENEOS スーパーマルパスDX 32 スーパーハイランドSE/SE-P 32 日本サン サンビス 832 サンタックWR 32 シェル テラスS2M 32 フックス レノリンZAF 32 B トタル AZOLLA AF 32 AZOLLA DZF 32
