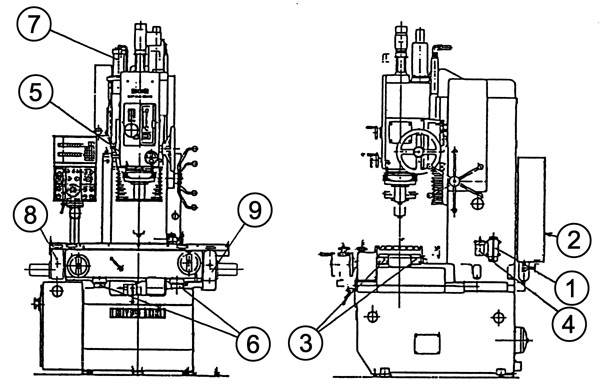

三井精機工業 | J3GB ジグ研削盤 | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）クイル潤滑用手動ポンプ 適油記号 A 油量（L）0.5 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 32 JIS B-6016A （2）ルブリケータタンク内 適油記号 B 油量（L）1 給油方法 交換・点検・補給適時補給 JIS K-2001 JIS B-6016B （3）テーブルV，F摺動面 適油記号 C 油量（L）0.8 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 68 JIS B-6016C （4）コラム潤滑用手動ポンプ 適油記号 C 油量（L）0.2 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 68 JIS B-6016C （5）主軸頭内 適油記号 C 油量（L）1 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 68 JIS B-6016C （6）ベットV，F摺動面 適油記号 C 油量（L）1 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 68 JIS B-6016C （7）エアーハイドロコンバータ 適油記号 B 油量（L）2 給油方法 交換・点検・補給1年毎に交換 JIS K-2001 JIS B-6016B （8）テーブル自動送り歯車箱（X）（オプション） 適油記号 D 油量（L）0.3 給油方法 交換・点検・補給1年毎に交換 JIS K-2001 JIS B-6016D （9）テーブル自動送り歯車箱（Y）（オプション） 適油記号 D 油量（L）0.4 給油方法 交換・点検・補給1年毎に交換 JIS K-2001 JIS B-6016D icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 Mobil Vacuoline1405 適油記号 B モービル 推奨油 モービルベロシティオイルNo.6 適油記号 C モービル 推奨油 Mobil Vactra Oil No.2 適油記号 D モービル 推奨油 モービル バキュリオン 533
