給油図,給油表,適油表とは

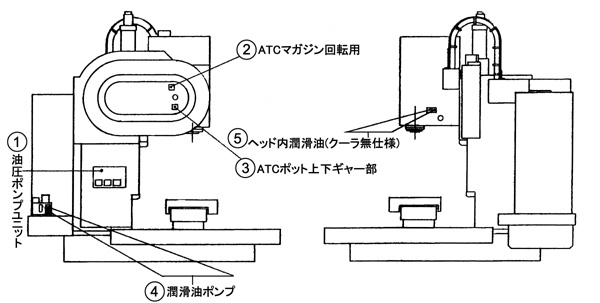

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)12
給油方法
交換・点検・補給毎日点検,8時間(毎日)オイルレベル上限まで給油,2000時間(1年)毎に交換
JIS K-2001ISO VG 32
JIS B-6016A

(2)ATCマガジン回転用

油量(L)5cc
給油方法
交換・点検・補給200時間(毎月)給油
JIS K-2001
JIS B-6016 B

(3)ATCポット上下ギヤ-部

油量(L)2cc
給油方法
交換・点検・補給200時間(毎月)給油
JIS K-2001
JIS B-6016 C

(4)潤滑油ユニット

油量(L)4
給油方法
交換・点検・補給毎日点検50時間(毎週)オイルレベル上限まで給油
JIS K-2001ISO VG 68
JIS B-6016 D

(5)主軸潤滑(クーラー無)

油量(L)4
給油方法
交換・点検・補給毎日点検,8時間(毎日)オイルレベル上限まで給油,2000時間(1年)毎に交換
JIS K-2001ISO VG 32
JIS B-6016 A

(5')主軸潤滑(クーラー付,オプション)

油量(L)50
給油方法
交換・点検・補給毎日点検,8時間(毎日)オイルレベル上限まで給油,2000時間(1年)毎に交換
JIS K-2001ISO VG 32
JIS B-6016 A

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
モービル
推奨油

モービラックス EP2

適油記号 C
モービル
推奨油

モービラックス EP2

適油記号 D
