三井精機工業 | VR3A マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21

950105028

給油図,給油表,適油表とは

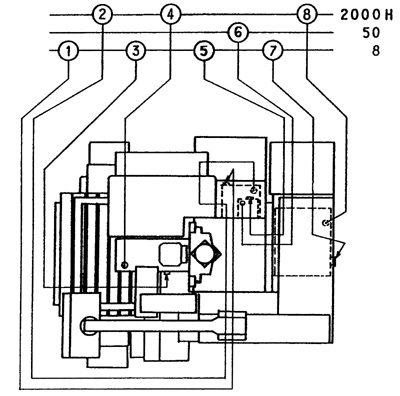

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)25
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(2)油圧ユニット

油量(L)25
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(3)主軸ヘッドクーラ付時不用

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(4)主軸ヘッドクーラ付時不用

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(5)潤滑油ポンプ

油量(L)補給量4
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(6)潤滑油ポンプ

油量(L)補給量4
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(7)主軸クーラー(オプション)

油量(L)35
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(8)主軸クーラー(オプション)

油量(L)35
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
