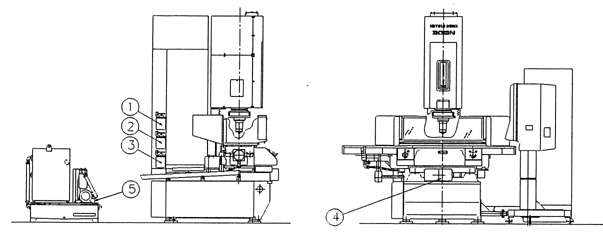

三井精機工業 | J3GEN ジグ研削盤 | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）高周波モータ用潤滑タンク 適油記号 A 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001 JIS B-6016A （2）主軸頭内用潤滑油タンク 適油記号 B 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 32 JIS B-6016B （3）摺動面用潤滑油タンク 適油記号 C 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 68 JIS B-6016C （4）Y軸ギヤボックス 適油記号 B 油量（L）0.28 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 32 JIS B-6016B （5）Z軸モータ冷却油 適油記号 D 油量（L）60 給油方法 交換・点検・補給1年毎に交換 JIS K-2001ISO VG 2 JIS B-6016D icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 モービルベロシティオイルNo.6 適油記号 B モービル 推奨油 Mobil Vacuoline1405 適油記号 C モービル 推奨油 Mobil Vactra Oil No.2 適油記号 D モービル 推奨油 Mobil Velocite Oil No.3
