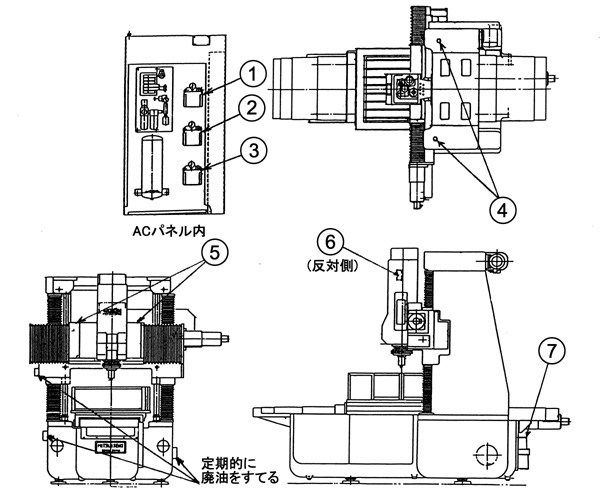

三井精機工業 | J6GCNの潤滑個所 | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）高周波モーター潤滑油タンク 適油記号 A 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001 JIS B-6016A （2）主軸頭内摺動面潤滑油タンク 適油記号 B 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 32 JIS B-6016B （3）本体摺動面及びZ軸ボールネジ潤滑油タンク 適油記号 C 油量（L）2 給油方法 交換・点検・補給適時補給 JIS K-2001ISO VG 68 JIS B-6016C （4）横架上下ねじ駆動部 適油記号 D 油量（L）3 給油方法 交換・点検・補給年1回交換 JIS K-2001 JIS B-6016D （5）横架上下ねじ駆動部 適油記号 D 油量（L）6 給油方法 交換・点検・補給年1回交換 JIS K-2001 JIS B-6016D （6）Z軸モーターギヤボックス 適油記号 B 油量（L）0.2 給油方法 交換・点検・補給年1回交換 JIS K-2001ISO VG 32 JIS B-6016B （7）横架アンクランプ用油圧装置 適油記号 B 油量（L）4 給油方法 交換・点検・補給年1回交換 JIS K-2001ISO VG 32 JIS B-6016B icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル 推奨油 モービルベロシティオイルNo.6 適油記号 B モービル 推奨油 Mobil Vacuoline1405 適油記号 C モービル 推奨油 Mobil Vactra Oil No.2 適油記号 D モービル 推奨油 モービル バキュリオン 533
