| 給油図，給油表，適油表とは |
|---|

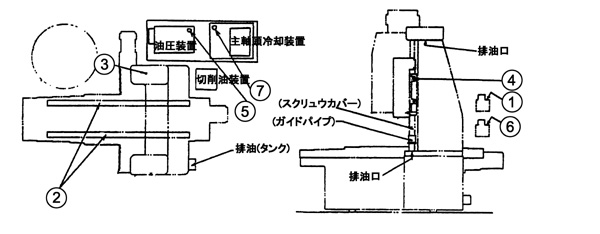

| 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 |
| 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 |
| 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 |
icon-table 給油表
（2）ベッド摺動面（X軸）V面，F面
油量（L）0.35（V面），0.25（F面）
給油方法
交換・点検・補給1ヶ月又は500時間毎に点検補充1年又は5000時間毎に交換
JIS K-2001ISO VG 68
JIS B-6016A
（4）横架上下ネジ部（左,右）
油量（L）1.6（左），1.6（右）
給油方法
交換・点検・補給1ヶ月又は500時間毎に点検補充1年又は5000時間毎に交換
JIS K-2001
JIS B-6016B
（7）主軸頭冷却装置
油量（L）60
給油方法
交換・点検・補給1ヶ月又は500時間毎に点検補充1年又は5000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016D
メンテナンスのポイント
※補充時摺動面潤滑排油タンクの油を捨ててください。
