HW550A/630A 横形マシニングセンタ 950105043

給油図,給油表,適油表とは

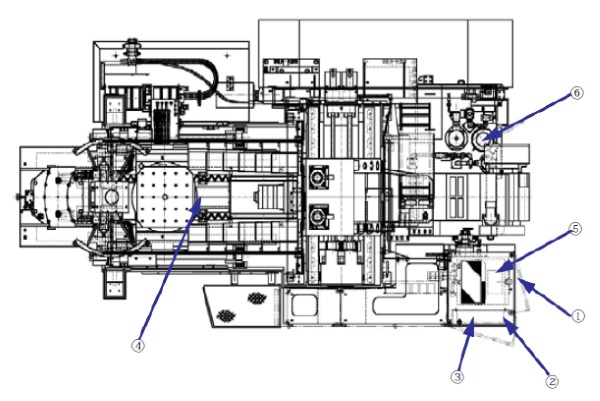

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)本機用ポンプユニット

油量(L)53
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

(2)オイルエアー潤滑装置

油量(L)2.2
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

(3)スライド面潤滑装置

油量(L)4.2
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

(4)テーブル

油量(L)3
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

(5)主軸冷却装置

油量(L)35
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

(6)クーラント装置

油量(L)900
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016

クーラントの種類は、加工の内容によって異なります。
必ず、号機の仕様書に記載しているクーラントの銘柄を御使用ください。

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
シェル
相当油

テトラオイル 32

カストロール
相当油

ハイスピンAWS 32

適油記号 B

適油記号 C

適油記号 D
モービル
推奨油

モービルギヤ629

シェル
相当油

オマラオイル 150

ENEOS
相当油

ボンノックM 150

カストロール
相当油

アルファSP150

適油記号 E

適油記号 F
ユシロ
推奨油

ユシローケンEC50T3
ユシローケンPFS760




最終更新日:2022年6月23日
