HPX63 横形マシニングセンタ 950105045

給油図,給油表,適油表とは

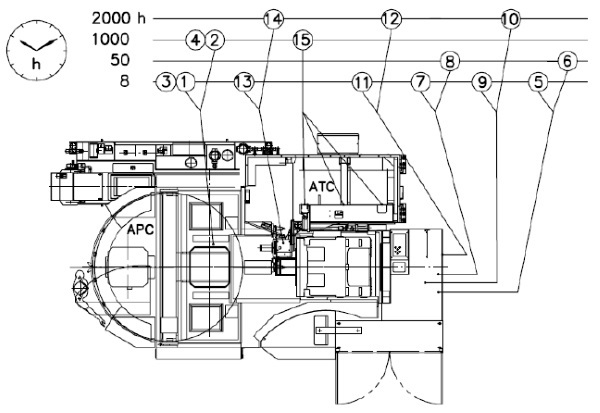

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)1°テーブル

油量(L)8
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016CKC68

(2)1°テーブル

油量(L)8
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016CKC68

(3)0.001°テーブル

油量(L)8
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016CKC 320

(4)0.001°テーブル

油量(L)8
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016CKC 320

(5)オイル&エアータンク

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,100時間毎に補給
JIS K-2001
JIS B-6016

(6)オイル&エアータンク

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,100時間毎に補給
JIS K-2001
JIS B-6016

(7)潤滑油タンク

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001
JIS B-6016

(8)潤滑油タンク

油量(L)4
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001
JIS B-6016

(9)油圧ユニット

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016HM 32

(10)油圧ユニット

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016HM 32

(11)主軸クーラー

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016FD 10

(12)主軸クーラー

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016FD 10

(13)ATC

油量(L)3
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016CKC 320

(14)ATC

油量(L)3
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016CKC 320

(15)ATC

油量(L)
給油方法
交換・点検・補給1000時間毎に補給
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D

適油記号 E

適油記号 F

適油記号 G




最終更新日:2019年12月10日
