VTX550 立形マシニングセンタ 950105046

給油図,給油表,適油表とは

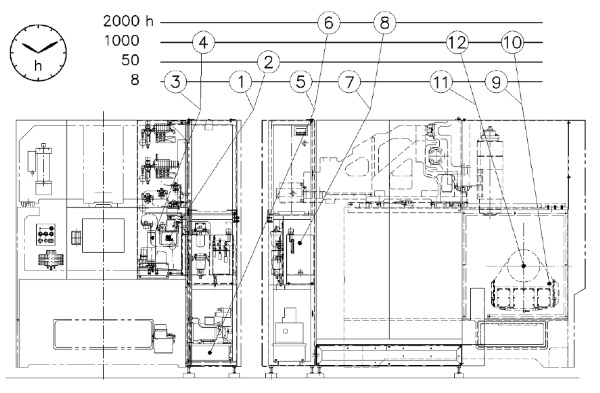

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)オイル&エアータンク

油量(L)2
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001
JIS B-6016

(2)オイル&エアータンク

油量(L)2
給油方法
交換・点検・補給8時間毎に点検,50時間毎に補給
JIS K-2001
JIS B-6016

(3)潤滑油タンク(カートリッヂ)

油量(L)0.4
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に補給
JIS K-2001
JIS B-6016

(4)潤滑油タンク(カートリッヂ)

油量(L)0.4
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に補給
JIS K-2001
JIS B-6016

(5)油圧ユニット

油量(L)10
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016HM 32

(6)油圧ユニット

油量(L)10
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016HM 32

(7)主軸クーラー

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016FD 10

(8)主軸クーラー

油量(L)40
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001
JIS B-6016FD 10

(9)※Cテーブル

油量(L)10
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016

(10)※Cテーブル

油量(L)10
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016

(11)※A軸

油量(L)12
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016

(12)※A軸

油量(L)12
給油方法
交換・点検・補給8時間毎に点検,1000時間毎に交換
JIS K-2001
JIS B-6016

※5軸仕様時のみ
(注)オイル&エアー用潤滑油は指定とし相当油は認められません。モービルDTE24以外は使用しないで下さい。
   ギヤ用潤滑油も指定油とし相当油は認められません。モービルギヤオイル626,632以外は使用しないで下さい。

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A
モービル
推奨油

モービルDTE 24(注)

適油記号 B
モービル
推奨油

LUBER MP-0

適油記号 C

適油記号 D

適油記号 E
モービル
推奨油

モービルギヤ626

適油記号 F
モービル
推奨油

モービルギヤ632




最終更新日:2019年12月10日
