5AXES H40i/H50  950114018

給油図,給油表,適油表とは

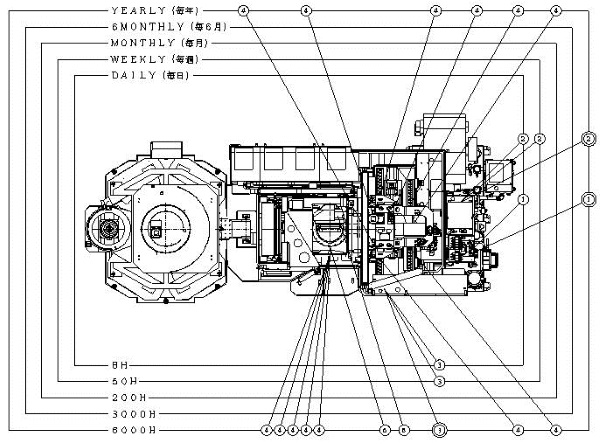

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧パワーユニット

油量(L)20
給油方法
交換・点検・補給運転3ヶ月目,または1500時間後に全オイルを入れ替える。その後1ヵ年または6000時間毎にオイル交換。交換時ストレーナーおよびタンク内を洗浄すること。
JIS K-2001ISO VG 32
JIS B-6016HG 32

(2)主軸頭油冷却装置

油量(L)50
給油方法
交換・点検・補給運転3ヶ月目,または1500時間後に全オイルを入れ替える。その後1ヵ年または6000時間毎にオイル交換。
JIS K-2001ISO VG 10
JIS B-6016FC 10

(3)主軸ベアリング用オイルエアー潤滑ユニット

油量(L)2.9
給油方法
交換・点検・補給オイルが無くならないよう点検し,補給する。
JIS K-2001ISO VG 22
JIS B-6016FD 22

(4)ローラーガイドボールネジ支持ベアリング

油量(L)
給油方法
交換・点検・補給1年毎にグリースを補給。ただし点検結果により適宜伸縮。
JIS K-2001
JIS B-6016マルテンプ LRL No.3(※1)

(5)A,B軸ウォームギヤケース

油量(L)A軸 5.0,B軸 8.5
給油方法
交換・点検・補給運転3ヶ月目,または1500時間後に全オイルを入れ替える。その後1ヵ年または6000時間毎にオイル交換。
JIS K-2001
JIS B-6016SYNTH GH 6-460,(SYNTHESO HT 460)(※2)

メンテナンスのポイント
(※)A軸はH30I仕様の場合付属。
(※1)メーカー=協同油脂 (※2)メーカー=NOKクリューバーの指定油となっております。
油の補給時に使用するオイルジョッキなどは,油の種類ごとに専用のものを用意してください。
特に,主軸軸受潤滑装置に使用している特定油については,給油の際に異物や異種の油が混入することがないように細心の注意を払ってください。わずかな異種油の混入が,油の性状に多大な悪影響をおよぼし,潤滑性能を著しく低下させる原因となります。
注) 必要な油種,油量および給油個所については製造号機により異なる場合がありますので,必ずその号機の説明書を参照してください。
