給油図,給油表,適油表とは

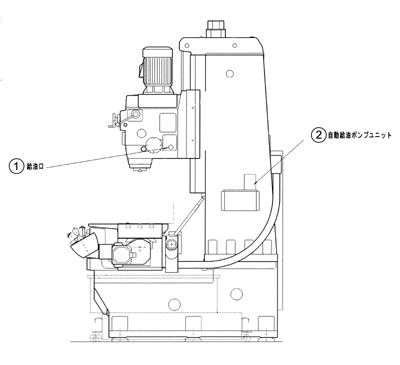

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)主軸頭

油量(L)3.5
給油方法
交換・点検・補給初稼動6ヶ月以内 以後1年毎に交換
JIS K-2001ISO VG 32
JIS B-6016FC 32

(2)主軸頭,テーブル,サドルの摺動面及び送りネジ

バランスチェーン

油量(L)2
給油方法
交換・点検・補給適宜補給
JIS K-2001ISO VG 68
JIS B-6016G 68

メンテナンスのポイント
・出荷時には,各部使用油は規定量入れております。運転前にあたっては上記の給油状態を確認して下さい。
・異種の油の混合は,油の劣化,機械の故障等の原因となります。絶対に避けて下さい。
・給油には,新しい油を使用して下さい。劣化したもの,ゴミ,切粉等の異物の混入したもの,使用済み油の再使用は,絶対に避けてください。

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
