クール・テックの水溶性ミスト供給装置は,切削加工時,切削液の替わりに水溶性のミストを噴霧し環境改善と加工能率・工具寿命の向上をはかる装置です。

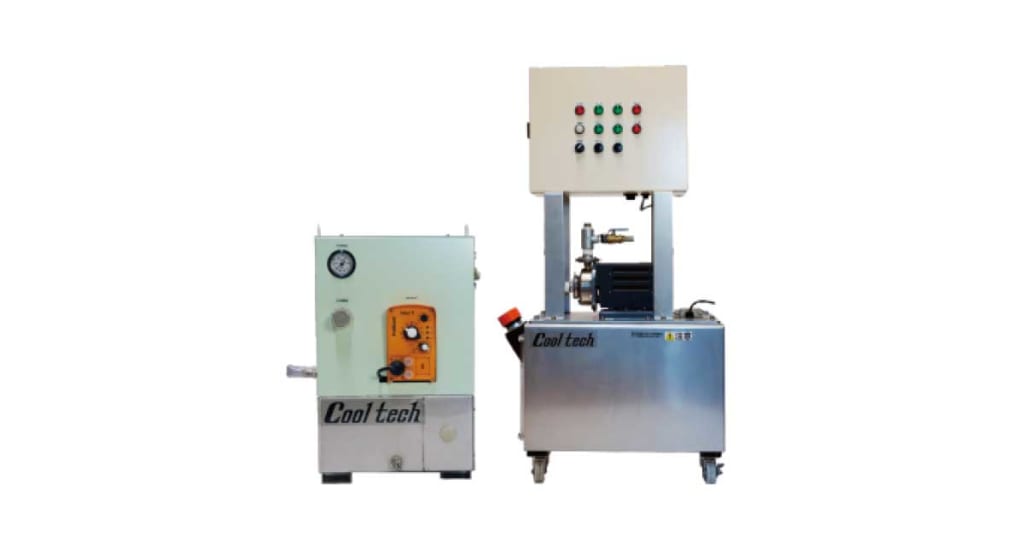

水溶性ミスト供給装置

切削加工時,切削液の替わりに水溶性のミストを噴霧し環境改善と加工能率・工具寿命の向上をはかる装置

用途

マシニングセンター,五面加工機,NC旋盤,NCフライス盤,NC立旋盤,ロール旋盤,歯車加工機,各種NC専用機,ノコ盤 ほか

  • 被削材:鋼材,ステンレススチール,ダクタイル鋳物,アルミニウム,プラスチックなど
  • 対応する加工:穴あけ加工,フライス加工,旋削加工,ホブ加工,ノコ盤による切断など
  • 環境にやさしい水溶性ミスト加工冷却性に特化した水溶性の切削加工用のミスト生成
    • 少量の油剤で加工可能
    • 油剤コストも削減
    • 産廃処理・切粉脱クーラント処理不要
  • 水溶性ミスト加工の潤滑性能 超微粒子の高浸透性により切削抵抗低減
    • 高速加工/高送り
    • 工具寿命の延長など
    • 加工効率向上

特長

ポンプストローク量,パルス数,エアー圧の3パラメーターを変更でき,吐出条件を細かく調整可能

【標準機 M-1】

  • 工作機械の横に設置し使用する標準タイプ
    • 独自機構で生成された水溶性ミストをタレット給油経路や小型/中型のマシニングセンタのスピンドルスルー/サイドスルーで加工点に供給する

【2ポンプ型 M-2】

  • 工作機械の横に設置し使用する2ポンプタイプ
    • 標準機「M-1」の2ポンプタイプ
    • 2つのポンプを使用し複数のノズルから別々のタイミングで独自機構で生成された水溶性ミストを供給することが可能
    • マルチタレット旋盤などの給油経路から加工点にミストを供給する

【機上搭載型 M-1s・補充タンク S-1s】

  • 大型工作機械上に搭載できる大型工作機械用ミスト装置
    • 機上でも邪魔にならない省スペース設計
    • 機上の装置にミスト液を自動供給
  • 小型の機上搭載機がスピンドル上部の加工点に近い所から質の良いミストを供給する
  • 床置きの補充タンクから自動で機上の装置にミスト液を供給する

仕様

【標準機 M-1】

  • 機械寸法:W715×D480×H866
  • ポンプ形式:電磁定量ポンプ 1台
  • 最大吐出量:40cc/min
  • 最小吐出量:0cc/min
  • 最大吐出圧:1.0MPa
  • 所要エアー圧力:通常0.3~0.7MPa
  • エアー消費量:最大250L/min
  • クーラント噴霧量:0~40cc/min
  • 電源:単相 200V 50/60Hz
  • タンク容量:68L
  • 重量(乾燥重量):58kg

【2ポンプ型】

  • 機械寸法:W715×D480×H866
  • ポンプ形式:電磁定量ポンプ 1台
  • 最大吐出量:40cc/min
  • 最小吐出量:0cc/min
  • 最大吐出圧:1.0MPa
  • 所要エアー圧力:通常0.3〜0.7MPa
  • エアー消費量:最大250L/min ×2
  • クーラント噴霧量:0〜40cc/min ×2
  • 電源:単相 200V 50/60Hz
  • タンク容量:68L
  • 重量(乾燥重量):63kg

【機上搭載型 M-1s】

  • 機械寸法:W300×D221×H514
  • ポンプ形式:電磁定量ポンプ 1台
  • 最大吐出量:40cc/min
  • 最小吐出量:0cc/min
  • 最大吐出圧:1.0MPa
  • 所要エアー圧力:通常0.3〜0.7MPa
  • エアー消費量:最大250L/min
  • クーラント噴霧量:0〜40cc/min
  • 電源:単相 200V 50/60Hz
  • タンク容量:5L
  • 重量(乾燥重量):15kg

【補充タンク S-1s】

  • 機械寸法:W715×D470×H1300
  • ポンプ形式:揚水うず巻ポンプ
  • 揚程:12.5m
  • モーター:0.25Kw
  • 最大吐出圧:1.0MPa
  • 電源:三相 200V 50/60Hz
  • タンク容量:68L
  • 重量(乾燥重量):47kg
