エンシュウ | 800Vマシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21

950011006

給油図,給油表,適油表とは

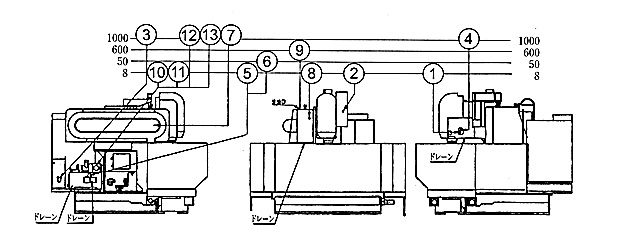

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)主軸頭

油量(L)50
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(2)主軸頭

油量(L)50
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(3)主軸頭

油量(L)50
給油方法
交換・点検・補給1000時間毎に清掃,交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(4)主軸頭

油量(L)50
給油方法
交換・点検・補給1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(5)各軸摺動面

油量(L)6
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(6)各軸摺動面

油量(L)6
給油方法
交換・点検・補給50時間毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(7)マガジンチェーン

油量(L)
給油方法
交換・点検・補給1000時間毎に補給
JIS K-2001
JIS B-6016

(8)ATC

油量(L)7
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 220
JIS B-6016CKC 220

(9)ATC

油量(L)7
給油方法
交換・点検・補給600時間毎に交換
JIS K-2001ISO VG 220
JIS B-6016CKC 220

(10)油圧ユニット

油量(L)120
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016HL 32

(11)油圧ユニット

油量(L)120
給油方法
交換・点検・補給8時間毎に点検
JIS K-2001ISO VG 32
JIS B-6016HL 32

(12)油圧ユニット

油量(L)120
給油方法
交換・点検・補給1000時間毎に清掃,交換
JIS K-2001ISO VG 32
JIS B-6016HL 32

(13)油圧ユニット

油量(L)120
給油方法
交換・点検・補給1000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HL 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D

適油記号 E
最終更新日:2023年8月18日
