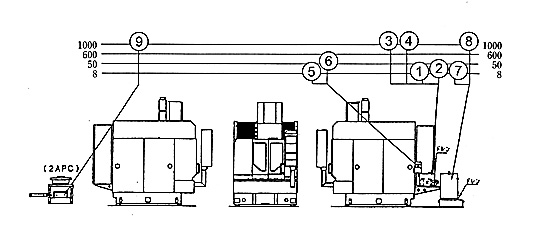

エンシュウ | S-400 マシニングセンター | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）油圧ユニット 適油記号 D 油量（L）15 (2APCの時55） 給油方法 交換・点検・補給8時間毎に点検 JIS K-2001ISO VG 32 JIS B-6016HL 32 （2）油圧ユニット 適油記号 D 油量（L）15 (2APCの時55） 給油方法 交換・点検・補給8時間毎に点検 JIS K-2001ISO VG 32 JIS B-6016HL 32 （3）油圧ユニット 適油記号 D 油量（L）15 (2APCの時55） 給油方法 交換・点検・補給1000時間毎に清掃，交換 JIS K-2001ISO VG 32 JIS B-6016HL 32 （4）油圧ユニット 適油記号 D 油量（L）15 (2APCの時55） 給油方法 交換・点検・補給1000時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HL 32 （5）各軸摺動面 適油記号 C 油量（L）6 給油方法 交換・点検・補給8時間毎に点検 JIS K-2001ISO VG 68 JIS B-6016G 68 （6）各軸摺動面 適油記号 C 油量（L）6 給油方法 交換・点検・補給50時間毎に補給 JIS K-2001ISO VG 68 JIS B-6016G 68 （7）主軸頭冷却 適油記号 B 油量（L）24 給油方法 交換・点検・補給8時間毎に点検 JIS K-2001ISO VG 5 JIS B-6016FC 5 （8）主軸頭冷却 適油記号 B 油量（L）24 給油方法 交換・点検・補給1000時間毎に交換 JIS K-2001ISO VG 5 JIS B-6016FC 5 （9）2ATC 適油記号 A 油量（L） 給油方法 交換・点検・補給1000時間毎に補給 JIS K-2001 JIS B-6016 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A シェル アルバニヤグリースS 2 東レ モリコートGラピッドスプレー 住鉱潤滑剤 スミコーペーストスプレー 適油記号 B 出光 ダフニースーパーマルチオイル 5 ENEOS スーパーマルパスDX 5 シェル テトラオイル 5 SP コスモ コスモNEWマイティスーパー 5 フックス レノリンDTA 5 モービル モービルベロシティオイル No.4 トタル DROSERA MS 5 適油記号 C 出光 ダフニーマルチウェイ 68 MT ENEOS ユニウェイXS 68 シェル トナS3M 68 コスモ コスモダイナウエイEX 68 コスモダイナウエイHFP 68 カストロール マグナ BD 68 日本サン サンウェイルブリカント 80 サンウェイルブリカント 11-80 フックス レネップCGLP 68 モービル モービルバクトラオイル No.2 モービルバクトラオイル No.2 SLC モービルバキュオリン 1409 トタル DROSERA MS 68 適油記号 D 出光 ダフニーメカニックオイル 32 ENEOS スーパーマルパスDX 32 シェル テラスS2M 32 コスモ コスモNEWマイティスーパー 32 コスモオルパス 32 カストロール ハイスピンAWS 32 日本サン サンビス 932 フックス レノリンDTA 32 モービル モービルDTEオイル ライト トタル CIRKAN RO 32
