MA-600H II 横形マシニングセンタ  950015036

給油図,給油表,適油表とは

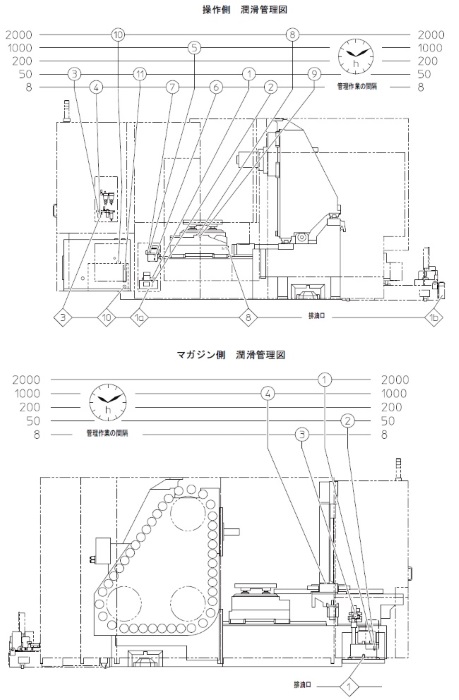

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

 操作側

(1)(2)
集中潤滑ユニット

油量(L)6(補給量 4L)
給油方法
交換・点検・補給補給 50hr,点検 8hr
JIS K-2001
JIS B-6016G 68

(3)(4)
ルブリケータ

油量(L)補給量 0.05
給油方法
交換・点検・補給補給 50hr,点検 8hr
JIS K-2001
JIS B-6016HM 32

(5)(6)(7)
オイルエアユニット

油量(L)2.0L(補給量 1.5L)
給油方法
交換・点検・補給補給 1,000hr,点検 8hr
JIS K-2001
JIS B-6016モービルDTEオイル ライト

(8)(9)
テーブル歯車箱

油量(L)24.5
給油方法
交換・点検・補給交換 2,000hr,点検 50hr
JIS K-2001
JIS B-6016G 68

(10)(11)
主軸頭冷却ユニット

油量(L)55
給油方法
交換・点検・補給補給 2,000hr,点検 50hr
JIS K-2001
JIS B-6016FC 2

 マガジン側

(1)(2)(3)
油圧ユニット

油量(L)20
給油方法
交換・点検・補給交換 2,000hr,点検 50hr(2),点検 8hr(3)
JIS K-2001
JIS B-6016HM 32  ※

(4)APC

油量(L)適量
給油方法
交換・点検・補給補給 1,000hr
JIS K-2001
JIS B-6016XBCEA 2

※通常はHM32,10℃以下ではFC22(ただし粘度指数140以上のもの)を使用してください

メンテナンスのポイント

○「適油表」は,JIS B6016-1 規格(ISO/TR 3498)を参考とした潤滑油各社対照表です。

○機械各部の給油箇所,油脂量など,銘柄は各機種取扱説明書の給油一覧表に基づいて行ってください。

○摺動面潤滑油は,必ず専用油を使用してください。

○特別付属品(チップコンベヤ,NC円テーブル,ロボットなど)の給油については,専用取扱説明書を参照ください。

○摺動面潤滑油が切削液に進入し,不具合が発生する場合は「オイルスキマー」(オプション)などを準備していますので当社に御相談ください。

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
モービル
相当油

モービルDTE XL 32

出光
相当油

ダフニースーパーハイドロ 32 A

適油記号 C

適油記号 D
モービル
相当油

ユニレックスN 2
モービラックスEP 2

カストロール
相当油

オプチモールロングタイムPD 2




最終更新日:2020年9月8日
