GA-26T II NC円筒研削盤  950015038

給油図,給油表,適油表とは

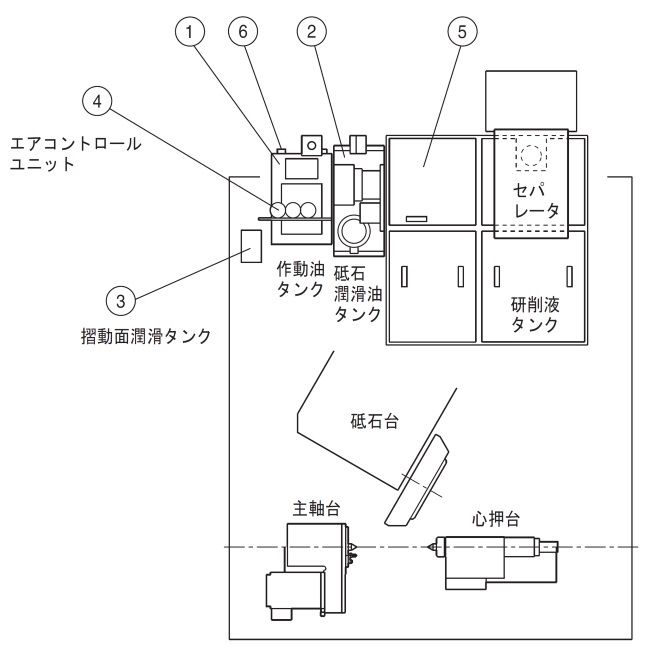

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)作動油

油量(L)20
給油方法
交換・点検・補給毎日点検・給油 ,6ヶ月毎に交換
JIS K-2001
JIS B-6016HG 32

(2)砥石軸潤滑油

油量(L)20
給油方法
交換・点検・補給毎日点検・給油 ,6ヶ月毎に交換
JIS K-2001
JIS B-6016FC 2

(3)摺動面潤滑

油量(L)4.2
給油方法
交換・点検・補給毎日点検・給油
JIS K-2001
JIS B-6016G 68

(4)ルブリケータ

油量(L)0.13
給油方法
交換・点検・補給毎日点検・給油
JIS K-2001
JIS B-6016CKB 32

(5)研削液

油量(L)
給油方法
交換・点検・補給毎日点検・給油 ,毎月1回内部清掃
JIS K-2001
JIS B-6016

メンテナンスのポイント
○往復台,砥石台摺動面・ボールネジの潤滑油は研削液の混入防止を計っておりますが温度差による結露などにより水が混入する場合も考えられますので,作動油タンク内には,油水分離槽が設けてあります。油質監視窓にて適宜点検し,1週間ごとに水を抜いてください。

○砥石軸潤滑油は, モービルベロシティオイル No.3 (モービル) を使用してください。(他銘柄の使用によるトラブル発生の場合は,当社の責任外です。)

○当社では,下記の銘柄以外使用実績が無いため,可能な限り下記を使用してください。

○「給油表」中,給油点検間隔を時間に換算するときは下表によります。
  1日:8時間
  1週間:50時間
  1ヶ月:200時間
  6ヶ月:1,000時間
  1年:2,000時間

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D
