KBT-13C・A プレーナ形CNC横中ぐり盤  950031020

給油図,給油表,適油表とは

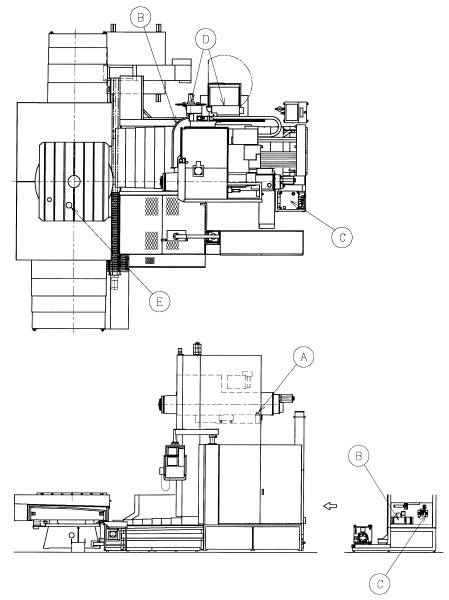

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(A)主軸頭

油量(L)65
給油方法
交換・点検・補給初期1ヶ月 以後6ヶ月毎に交換
JIS K-2001ISO VG 10
JIS B-6016FC 10

(B)摺動面潤滑油ユニット

油量(L)12
給油方法
交換・点検・補給適時補給
JIS K-2001ISO VG 220
JIS B-6016G 220

(E)ロータリテーブル

油量(L)55 ※1
給油方法
交換・点検・補給初期1ヶ月 以後6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(C)油圧ユニット

油量(L)25 ※2
給油方法
交換・点検・補給毎月点検 1年毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(C)エアコントロールユニット

油量(L)90cc
給油方法
交換・点検・補給適時補給
JIS K-2001ISO VG 32
JIS B-6016HM 32

(D)ツインアーム出入部

油量(L)※3
給油方法
交換・点検・補給1ヶ月毎に補給
JIS K-2001
JIS B-6016XBCEA 2

(D)ATCマガジン駆動歯車

油量(L)※3
給油方法
交換・点検・補給6ヶ月毎に塗布
JIS K-2001
JIS B-6016XBCEA 2

(B)APC用チェーン

油量(L)※3
給油方法
交換・点検・補給1ヶ月毎に塗布
JIS K-2001ISO VG 220
JIS B-6016G 220

(B)ツインアーム駆動チェーン

油量(L)※3
給油方法
交換・点検・補給6ヶ月毎に塗布
JIS K-2001ISO VG 220
JIS B-6016G 220

メンテナンスのポイント
1 潤滑油の選定はメーカ及び銘柄指定油以外を使用しないでください。相当油(特にマルチオイル)は,使用しないでください。

2 給油する際は,必ず新しい油を入れてください。また交換,点検,補給期間などについて十分注意してください。

※1 プレーンテーブル仕様は,不用。

※2 60,90本マガジンの場合40L,120本の場合は25+40で計65Lです。

※3 ATCまたはAPC付機台の場合。

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D
出光
指定油

ダフニースーパーハイドロ 32 A

適油記号 E
モービル
指定油

モービラックスEP 2

ENEOS
指定油

マルティノックグリース 2

出光
指定油

ダフニーエポネックスグリースNo.2

コスモ
指定油

コスモグリースダイナマックススーパー No.2




最終更新日:2020年9月10日
