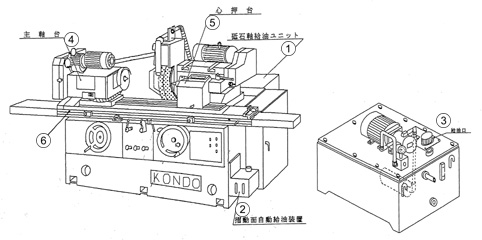

コンドウ | UGK-450型 円筒研削盤 | 工作機械メンテナンスBOX | ジュンツウネット21 給油図,給油表,適油表とは 左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 (1)砥石軸給油 適油記号 A 油量(L)12 給油方法 交換・点検・補給1200時間毎に交換 JIS K-2001ISO VG 2 JIS B-6016FC 2 (2)摺動面給油タンク 適油記号 B 油量(L)3.4 給油方法 交換・点検・補給オイルレベル以下の時に補給 JIS K-2001ISO VG 68 JIS B-6016G 68 (3)油圧タンク 適油記号 C 油量(L)40 給油方法 交換・点検・補給オイルレベル以下の時に補給 ,1200時間毎に交換 JIS K-2001ISO VG 32 JIS B-6016HL 32 (4)主軸台(軸受部) 適油記号 A 油量(L)0.5 給油方法 交換・点検・補給1200時間毎に交換 JIS K-2001ISO VG 2 JIS B-6016FC 2 (5)心押台(2箇所) 適油記号 B 油量(L) 給油方法手差し 交換・点検・補給1日に2回以上給油適宜補給 JIS K-2001ISO VG 68 JIS B-6016G 68 (6)テーブル旋回面 適油記号 B 油量(L) 給油方法手差し 交換・点検・補給適時給油 JIS K-2001ISO VG 68 JIS B-6016G 68 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A コスモ 推奨油 コスモNEWマイティスーパー 2 シェル 推奨油 テトラオイル 2 SP 出光 相当油 ダフニースーパーマルチオイル 2 モービル 相当油 モービルベロシティオイル No.3 ENEOS 相当油 スーパーマルパスDX 2 ハイスピードフルード フックス レノリンDTA 2 トタル DROSERA MS 2 適油記号 B コスモ 推奨油 コスモダイナウエイEX 68 コスモダイナウエイHFP 68 シェル 推奨油 トナS3M 68 出光 相当油 ダフニーマルチウェイ 68 MT モービル 相当油 モービルバクトラオイル No.2 モービルバクトラオイル No.2 SLC モービルバキュオリン 1409 ENEOS 相当油 ユニウェイXS 68 カストロール マグナ BD 68 日本サン サンウェイルブリカント 80 サンウェイルブリカント 11-80 フックス レネップCGLP 68 トタル DROSERA MS 68 適油記号 C コスモ 推奨油 コスモNEWマイティスーパー 32 コスモオルパス 32 シェル 推奨油 テラスS2M 32 出光 相当油 ダフニーメカニックオイル 32 モービル 相当油 モービルDTEオイル ライト ENEOS 相当油 スーパーマルパスDX 32 カストロール ハイスピンAWS 32 日本サン サンビス 932 フックス レノリンDTA 32 トタル CIRKAN RO 32
