給油図,給油表,適油表とは

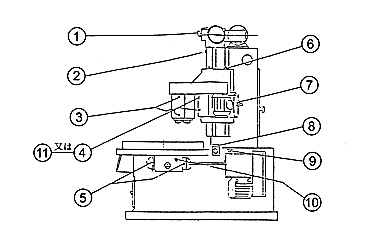

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)ウォームボックス

油量(L)1
給油方法油浴
交換・点検・補給1年毎に交換,週1点検 3ヶ月毎に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(2)アーム昇降用親ネジ

油量(L)
給油方法
交換・点検・補給作動前に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(3)カッタースピンドル

油量(L)400g
給油方法グリースガン(グリースカップ)
交換・点検・補給オーバーホール時交換 ,3~5cc/6ヶ月補給
JIS K-2001
JIS B-6016XBCEA 2

(4)B型中間車軸

油量(L)200g
給油方法グリースガン(グリースカップ)
交換・点検・補給オーバーホール時交換 ,3~5cc/6ヶ月補給
JIS K-2001
JIS B-6016XBCEA 2

(5)ウォーム軸受部

油量(L)50g
給油方法グリースガン(グリースカップ)
交換・点検・補給オーバーホール時交換 ,3~5cc/6ヶ月補給
JIS K-2001
JIS B-6016XBCEA 2

(6)アーム摺動面

油量(L)
給油方法オイルカップ
交換・点検・補給作動前に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(7)キャリッジ軸受部

油量(L)
給油方法オイルカップ
交換・点検・補給作動前に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(8)テーブル摺動面

油量(L)0.1
給油方法油浴
交換・点検・補給毎日点検,3日毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(9)ギヤボックス内

油量(L)2
給油方法油浴
交換・点検・補給6ヶ月毎に交換,3日毎に点検 3ヶ月毎に補給
JIS K-2001ISO VG 68
JIS B-6016CKB 68

(10)テーブル駆動ウォームギヤ

油量(L)20
給油方法油浴
交換・点検・補給6ヶ月毎に交換,週1点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(11)C型中間車使用時

油量(L)0.5
給油方法本体給油
交換・点検・補給6ヶ月毎に交換,週1点検 適宜補給
JIS K-2001ISO VG 32
JIS B-6016CKB 32
