NC旋盤 TCC-1000  950063001

給油図,給油表,適油表とは

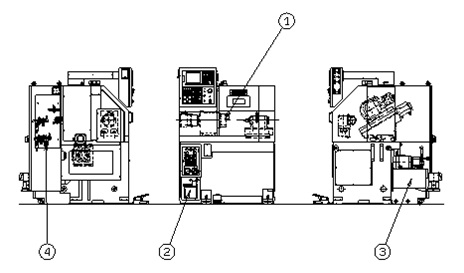

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)チャック

油量(L)適量
給油方法手差し
交換・点検・補給8時間毎に点検,毎日補給
JIS K-2001
JIS B-6016

(2)潤滑ユニット

油量(L)1.8
給油方法強制
交換・点検・補給8時間毎に点検,毎日補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)油圧ユニット

油量(L)20
給油方法
交換・点検・補給8時間毎に点検,2000時間毎に交換
JIS K-2001ISO VG 32
JIS B-6016HL 32

(4)空圧ユニット(オプション)

油量(L)50cm3
給油方法滴下
交換・点検・補給8時間毎に点検,適宜補給
JIS K-2001
JIS B-6016

メンテナンスのポイント
1 粗悪な油または劣化したものは避けてください。

2 他メーカーの油を混合して使用しないでください。

3 指定油以外の油を給油したり,他のメーカーの油を混合した場合は,すみやかにタンク,配管の洗浄をしてください。

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

デュポン・東レ・SM
モリコートEPグリース

適油記号 B

適油記号 C

適油記号 D
最終更新日:2023年12月20日
