給油図，給油表，適油表とは

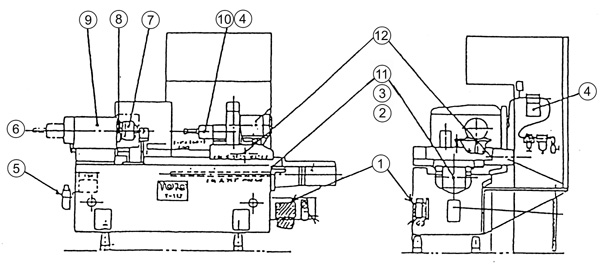

左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

（1）潤滑油タンク

油量（L）4.4
給油方法潤滑タンクより強制潤滑
交換・点検・補給点検補給は毎週 ，交換は1日8時間の稼動で6ヶ月毎 ，オイルレベル確保 ，圧力確認
JIS K-2001ISO VG 68
JIS B-6016G 68

（2）テーブルガイド潤滑

油量（L）
給油方法潤滑タンクより強制潤滑
交換・点検・補給点検補給は毎週，交換は1日8時間の稼動で6ヶ月毎，オイルレベル確保，圧力確認
JIS K-2001ISO VG 68
JIS B-6016G 68

（3）横送りガイド潤滑

油量（L）
給油方法潤滑タンクより強制潤滑
交換・点検・補給点検補給は毎週，交換は1日8時間の稼動で6ヶ月毎，オイルレベル確保，圧力確認
JIS K-2001ISO VG 68
JIS B-6016G 68

（4）ホイールヘッド（オプション）　（1L）

油量（L）
給油方法オイルミスト
交換・点検・補給点検補給は毎日，オイルレベル確保，圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

（5）チャック作動（オプション）

油量（L）1
給油方法オイルミスト
交換・点検・補給点検補給は毎日，オイルレベル確保，圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

（6）チャックエアーパージ （オプション）

油量（L）220cc
給油方法オイルミスト
交換・点検・補給点検補給は毎日，オイルレベル確保，圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

（7）チャック（オプション）

油量（L）
給油方法グリスニップル
交換・点検・補給点検補給は毎週
JIS K-2001
JIS B-6016XBCEA 2

（8）チャック作動軸（オプション）

油量（L）
給油方法グリスニップル
交換・点検・補給点検補給は毎月
JIS K-2001
JIS B-6016XBCEA 2

（9）主軸

油量（L）
給油方法グリス密封
交換・点検・補給点検補給はBrg交換時グリス補充
JIS K-2001
JIS B-6016XBCEA 2

（10）ホイールヘッド（グリスタイプの場合）

油量（L）
給油方法グリス密封
交換・点検・補給点検補給はBrg交換時グリス補充
JIS K-2001
JIS B-6016XBCEA 2

（11）テーブル駆動ボールネジと支持ベアリング部

油量（L）
給油方法グリス密封
交換・点検・補給点検補給はBrg交換時グリス補充
JIS K-2001
JIS B-6016XBCEA 2

（12）横送り駆動ボールネジと支持ベアリング部

油量（L）
給油方法グリス密封
交換・点検・補給点検補給はBrg交換時グリス補充
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C
