給油図,給油表,適油表とは

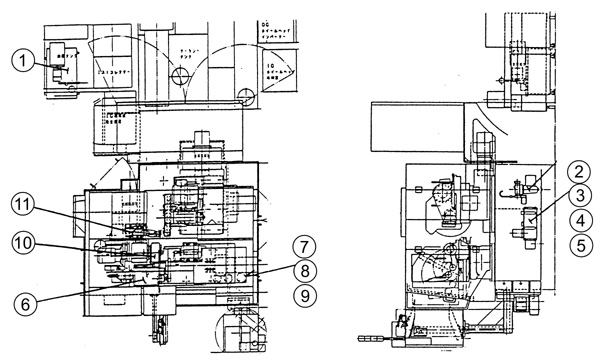

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)作動油タンク

油量(L)40
給油方法
交換・点検・補給点検補給は毎週。 交換は6ヶ月毎。オイルレベル確保
JIS K-2001ISO VG 32
JIS B-6016HG 32

(2)潤滑油タンク

油量(L)12.4
給油方法強制潤滑
交換・点検・補給点検補給は毎日。交換は6ヶ月毎。オイルレベル確保。潤滑油タンクの圧力計で確認。0.5kgf/cm2
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)テーブル潤滑
テーブル駆動ボールネジ

油量(L)
給油方法潤滑油タンクより強制潤滑
交換・点検・補給点検補給は毎日。交換は6ヶ月毎。オイルレベル確保。潤滑油タンクの圧力計で確認。0.5kgf/cm2
JIS K-2001ISO VG 68
JIS B-6016G 68

(4)横送り潤滑
横送り駆動ボールネジ

油量(L)
給油方法潤滑油タンクより強制潤滑
交換・点検・補給点検補給は毎日。交換は6ヶ月毎。オイルレベル確保。潤滑油タンクの圧力計で確認。0.5kgf/cm2
JIS K-2001ISO VG 68
JIS B-6016G 68

(5)外面送り潤滑
外面送り駆動ボールネジ(2軸)

油量(L)
給油方法潤滑油タンクより強制潤滑
交換・点検・補給点検補給は毎日。交換は6ヶ月毎。オイルレベル確保。潤滑油タンクの圧力計で確認。0.5kgf/cm2
JIS K-2001ISO VG 68
JIS B-6016G 68

(6)オートローダ(オプション)

油量(L)0.6
給油方法オイルバス
交換・点検・補給点検補給は毎月。 交換は6ヶ月毎。オイルレベル確保
JIS K-2001ISO VG 320
JIS B-6016CKC 320

(7)ホイールヘッド(内・外研共)

油量(L)0.8
給油方法オイルミスト
交換・点検・補給点検補給は毎日。オイルレベル確保。圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

(8)ロータリードレス(オプション)

油量(L)0.8
給油方法オイルミスト
交換・点検・補給点検補給は毎日。オイルレベル確保。圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

(9)主軸

油量(L)0.8
給油方法オイルミスト
交換・点検・補給点検補給は毎日。オイルレベル確保。圧力計点検
JIS K-2001ISO VG 32
JIS B-6016FD 32

(10)チャック

油量(L)
給油方法グリス潤滑
交換・点検・補給点検補給は毎週。グリース補充
JIS K-2001
JIS B-6016XBCEA 2

(11)ドレス

油量(L)
給油方法グリス密封
交換・点検・補給点検補給はBrg交換時
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C
