FBA-80/13P-R5 フェーシングセンター  950082010

給油図,給油表,適油表とは

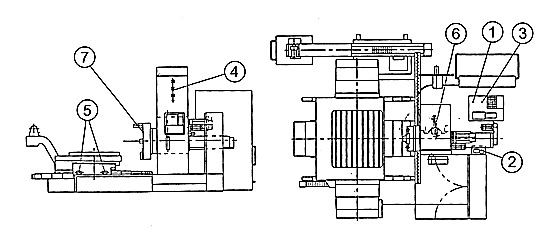

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)主軸頭

油量(L)50
給油方法
交換・点検・補給交換は初稼動半月後,以後は6ヶ月毎
JIS K-2001ISO VG 10
JIS B-6016FC 10

(2)摺動面潤滑

油量(L)10
給油方法
交換・点検・補給半月毎に検油し,補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)クランプ用タンク

油量(L)145
給油方法
交換・点検・補給1年毎に1度検油し,補給または交換
JIS K-2001ISO VG 32
JIS B-6016HL 32

(4)ローラーチェーン

油量(L)
給油方法
交換・点検・補給6ヶ月毎に適量給油
JIS K-2001ISO VG 68
JIS B-6016G 68

(5)サドルサポート軸受

油量(L)
給油方法
交換・点検・補給6ヶ月毎にグリースガンで,3~4ストローク
JIS K-2001
JIS B-6016XBCEA 2

(6)チェーンブラケット軸受

油量(L)
給油方法
交換・点検・補給6ヶ月毎にグリースガンで,3~4ストローク
JIS K-2001
JIS B-6016XBCEA 2

(7)面板スライド

油量(L)
給油方法
交換・点検・補給6ヶ月毎にグリースガンで,3~4ストローク
JIS K-2001
JIS B-6016XBCEA 2

油量(L)
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016CKB 32

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号D
