給油図,給油表,適油表とは

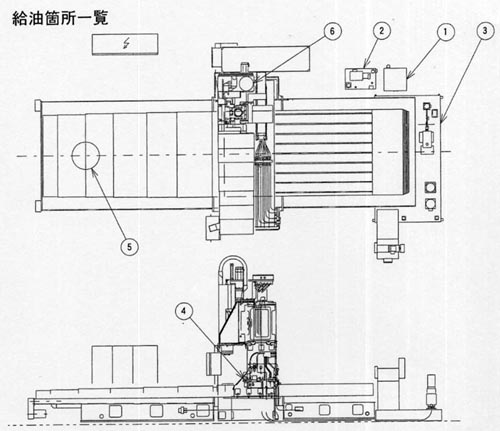

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)主軸冷却ユニット

油量(L)110
給油方法
交換・点検・補給半年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(2)油圧ユニット

油量(L)100
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(3)クーラントユニット

油量(L)1,000
給油方法
交換・点検・補給適時補給
JIS K-2001
JIS B-6016水溶性/油性

(4)潤滑ユニット

油量(L)8
給油方法
交換・点検・補給適時補給
JIS K-2001
JIS B-6016ダフニミストマルチ Mu68

(5)X軸ギヤ箱

油量(L)5
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 46
JIS B-6016HM 46

(6)Y軸ギヤ箱

油量(L)2
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 46
JIS B-6016HM 46

注:容量は目安です。各油面計を確認しながら給油してください。

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

トタル・ルブリカンツ
AZOLLA AF 32
AZOLLA DZF 32

日本サン
サンビス 832
サンタックWR 32

フックス
レノリンZAF 32 B

適油記号 B

トタル・ルブリカンツ
AZOLLA AF 46
AZOLLA DZF 46

日本サン
サンビス 846
サンタックWR 46

フックス
レノリンZAF 46 B

最終更新日:2024年1月31日
