給油図,給油表,適油表とは

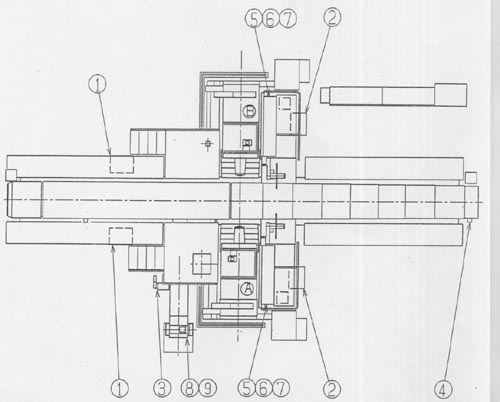

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)40L×2
給油方法
交換・点検・補給1年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(2)主軸潤滑ユニット

油量(L)40L×2
給油方法
交換・点検・補給半年毎交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(3)潤滑ユニット

油量(L)6
給油方法
交換・点検・補給適時補給
JIS K-2001ISO VG 68
JIS B-6016G 68

(4)X-BS歯車箱

油量(L)3
給油方法
交換・点検・補給半年毎給油
JIS K-2001ISO VG 68
JIS B-6016HM 68

(5)T-MG駆動歯車

油量(L)3cc
給油方法塗布
交換・点検・補給半年毎
JIS K-2001
JIS B-6016XM 2

(6)チェンジアーム 出入軸

油量(L)3cc
給油方法塗布
交換・点検・補給3ヶ月毎
JIS K-2001
JIS B-6016XM 2

(7)チェンジャLMガイド

油量(L)3cc
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XM 2

(8)チップC/V駆動チェーン

油量(L)
給油方法
交換・点検・補給半年毎給油
JIS K-2001
JIS B-6016XM 2

(9)C/Vチェーン

油量(L)
給油方法
交換・点検・補給3ヶ月毎給油
JIS K-2001
JIS B-6016XM 2

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

トタル・ルブリカンツ
AZOLLA AF 32
AZOLLA DZF 32

日本サン
サンビス 832
サンタックWR 32

フックス
レノリンZAF 32 B

適油記号 B

トタル・ルブリカンツ
AZOLLA AF 68
AZOLLA DZF 68

日本サン
サンビス 868
サンタックWR 68

フックス
レノリンZAF 68 B

適油記号 C

日本サン
サンウェイルブリカント 80
サンウェイルブリカント 11-80
