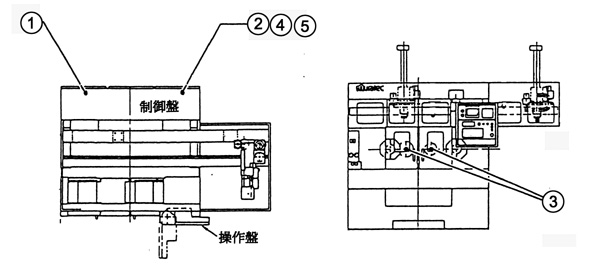

村田機械 | MW400 NC旋盤（並向2軸） | 工作機械メンテナンスBOX | ジュンツウネット21 給油図，給油表，適油表とは 左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。 各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。 適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。 icon-table 給油表 （1）油圧ユニット 適油記号 A 油量（L）20（×2） 給油方法 交換・点検・補給交換：初稼動3ヶ月後又は500時間後， 以後1年毎又は2000時間後 点検・補給：1ヶ月毎又は180時間毎に適宜 JIS K-2001ISO VG 32 JIS B-6016HL 32 （2）潤滑ユニット 適油記号 B 油量（L）2.7 給油方法強制全損式 交換・点検・補給点検：1日毎又は8時間毎，補給：適宜 JIS K-2001ISO VG 68 JIS B-6016G 68 （3）マシンチャック 適油記号 C 油量（L）適量 給油方法 交換・点検・補給補給：1日毎又は8時間毎 JIS K-2001 JIS B-6016XBCEA 2 チップコンベア 適油記号 C 油量（L）適量 給油方法 交換・点検・補給補給：1日毎又は8時間毎 JIS K-2001 JIS B-6016XBCEA 2 （4）ルブリケータ 適油記号 A 油量（L）0.065 給油方法 交換・点検・補給点検：1日毎又は8時間毎，補給：適宜 JIS K-2001ISO VG 32 JIS B-6016HL 32 ローダチャック 適油記号 C 油量（L）適量 給油方法 交換・点検・補給補給：1日毎又は8時間毎 JIS K-2001 JIS B-6016XBCEA 2 ターンアラウンドチャック 適油記号 C 油量（L）適量 給油方法 交換・点検・補給補給：1日毎又は8時間毎 JIS K-2001 JIS B-6016XBCEA 2 （5）グリースポンプユニット 適油記号 D 油量（L）0.4 給油方法強制全損式，カートリッジグリース交換方式 交換・点検・補給点検：1日毎又は8時間毎，補給：適宜 JIS K-2001 JIS B-6016XBCEA 0 ローダ走行軸 適油記号 C 油量（L） 給油方法 交換・点検・補給補給：1ヶ月毎又は180時間毎に適宜 JIS K-2001 JIS B-6016XBCEA 2 icon-table 適油表 製品名のリンクをクリックすると詳細情報を参照できます。 適油記号 A モービル モービルDTEオイル ライト 出光 ダフニースーパーマルチオイル32 ENEOS スーパーマルパスDX 32 スーパーハイランドSE32 シェル テトラオイル32 コスモ コスモオルパス 32 カストロール ハイスピンAWS 32 適油記号 B モービル モービルバクトラオイル No.2 出光 ダフニースーパーマルチオイル68 ENEOS ユニウェイSF68 ユニウェイEV68 シェル トナオイルS68 コスモ コスモマイティースーパー68 カストロール マグナ BD 68 適油記号 C モービル モービラックスEP 2 出光 ダフニーエポネックスEP2 ENEOS エピノックグリースAP(N) 2 シェル アルバニヤEP2 コスモ コスモグリースダイナマックスEP No.2 カストロール ロングタイムPD 2 適油記号 D モービル モービラックスEP 0 出光 ダフニーエポネックスEP 0 ENEOS エピノックグリースAP(N) 0 シェル アルバニヤEP0 コスモ コスモグリースダイナマックスEP-No.0 カストロール ロングタイムPD 0
