給油図,給油表,適油表とは

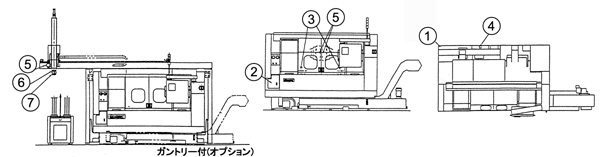

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)70
給油方法
交換・点検・補給交換:初稼動3ヶ月後又は530時間後,
以降1年毎又は2100時間毎
点検・補給:1ヶ月毎又は180時間毎

JIS K-2001ISO VG 32
JIS B-6016HL 32

(2)潤滑ユニット

油量(L)1.9
給油方法強制全損式
交換・点検・補給点検:1日毎又は180時間毎,補給:適宜
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)マシンチャック

油量(L)適量
給油方法
交換・点検・補給補給:1日毎又は8時間毎
JIS K-2001
JIS B-6016XBCEA 2

(4)ルブリケータ(オプション)

油量(L)0.065
給油方法
交換・点検・補給点検:1日毎又は8時間毎,補給:適宜
JIS K-2001ISO VG 32
JIS B-6016HL 32

(5)ライブツールギヤ

油量(L)適量
給油方法
交換・点検・補給補給:半年毎
JIS K-2001
JIS B-6016XBCEA 2

(6)ガントリーローダLMガイド

油量(L)適量
給油方法
交換・点検・補給補給:2ヵ月毎又は100㎞走行時
JIS K-2001
JIS B-6016XBCEA 0

(7,8)ガントリーローダチャック

油量(L)適量
給油方法
交換・点検・補給補給:1日毎又は8時間毎
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

出光
ダフニースーパーマルチオイル68

JXTG
ユニウェイSF68
ユニウェイEV68

シェル
トナオイルS68

コスモ
コスモマイティースーパー68

カストロール
マグナ BD 68

適油記号 C

カストロール
ロングタイムPD 2

適油記号 D

カストロール
ロングタイムPD 0




最終更新日:2020年4月1日
