エンシュウ 2NR-B NCフライス盤 950011001

給油図,給油表,適油表とは

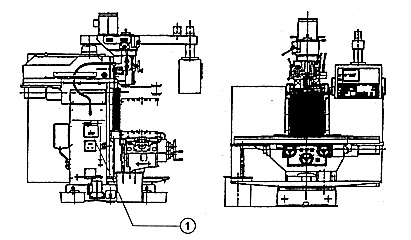

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)自動間欠潤滑ポンプ(テーブル,サドルニー)

油量(L)1.8
給油方法自動強制
交換・点検・補給初稼動で指定油は300時間,一般油は200時間で交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(2)主軸頭クイルスライド面

油量(L)
給油方法オイルゲージの穴から,ゲージの8分目
交換・点検・補給1日1回給油
JIS K-2001ISO VG 68
JIS B-6016G 68

(3)主軸頭変速歯車箱

油量(L)
給油方法
交換・点検・補給
JIS K-2001
JIS B-6016XBCEA 2

icon-table 適油表

資料請求は適油表のチェックボックスをクリックして「チェックした商品を資料請求する」のボタンを押してください。複数製品を一括して資料請求(無料)できます。また,製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B
