給油図，給油表，適油表とは

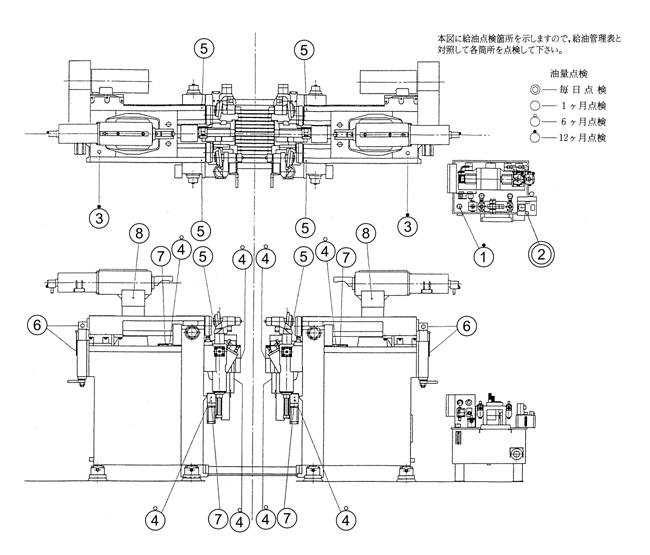

左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

（1）作動油タンク

油量（L）250
給油方法循環
交換・点検・補給最初3ヶ月，以後12ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

（2）潤滑油タンク　刃物台上下，左右
外軸箱支持装置上下
ホールドダウン装置，上下

油量（L）4
給油方法全損
交換・点検・補給オイルゲージ下限で補充，毎日点検
JIS K-2001ISO VG 68
JIS B-6016G 68

（3）駆動ローラー減速ギヤBOX左右
減速ギヤBOX内ベアリング　ギヤ潤滑

油量（L）左8，右8
給油方法循環
交換・点検・補給最初3ヶ月，以後12ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016CKB 68

（4）刃物台ボールネジメネジ
ボールネジサポートベアリング

油量（L）適量
給油方法グリスガン，塗布
交換・点検・補給6ヶ月毎に点検・補充
JIS K-2001
JIS B-6016XBCEA 2

（5）駆動ローラーベアリング
バック面規制ローラーベアリング

油量（L）適量
給油方法グリスガン，塗布
交換・点検・補給1ヶ月毎に補充
JIS K-2001
JIS B-6016XBCEA 2

（6）駆動ローラーキャリアレベル調整装置

油量（L）適量
給油方法グリスガン，塗布
交換・点検・補給1ヶ月毎に補充
JIS K-2001
JIS B-6016XBCEA 1

（7）刃物台送り減速ギヤ

油量（L）適量
給油方法グリスガン，塗布
交換・点検・補給1ヶ月毎に補充
JIS K-2001
JIS B-6016XBCEA 1

（8）ホールドダウン上下送りネジ棒

油量（L）適量
給油方法グリスガン，塗布
交換・点検・補給1ヶ月毎に補充
JIS K-2001
JIS B-6016XBCEA 1

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

日本サン
サンビス 832
サンタックWR 32

フックス
レノリンZAF 32 B

トタル
AZOLLA AF 32
AZOLLA DZF 32

適油記号 D

適油記号 E
