給油図，給油表，適油表とは

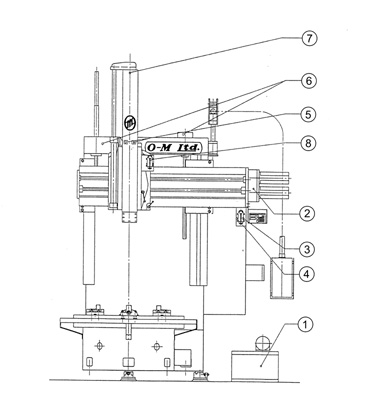

左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

（1）主軸速度変換，刃物台バランスシフター

油量（L）120
給油方法油タンク
交換・点検・補給最初3ヶ月，以後は6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（2）送り歯車箱内　歯車，メタル

油量（L）12
給油方法オイルバス
交換・点検・補給最初3ヶ月，以後は6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（3）送りベベル箱　メタル，クロス上下メネジ

油量（L）0.6
給油方法手動ポンプ
交換・点検・補給運転前3～5回クロス上下時
JIS K-2001ISO VG 68
JIS B-6016G 68

（4）サドル摺動面，メネジ，ネジボウ

油量（L）0.6
給油方法手動ポンプ
交換・点検・補給1日2回補給
JIS K-2001ISO VG 68
JIS B-6016G 68

（5）スイベル傾斜ウォームメタル

油量（L）
給油方法グリースカップ
交換・点検・補給1ヶ月1回補給
JIS K-2001
JIS B-6016XBCEA 2

（6）クロス上下用ウォームボックス

油量（L）1.5
給油方法オイルバス
交換・点検・補給最初3ヶ月，以後は6ヶ月毎
JIS K-2001ISO VG 68
JIS B-6016G 68

（7）タレットスライド，ラムスライド上下，メネジ

油量（L）0.9
給油方法オイルバス，オイルカップ
交換・点検・補給1ヶ月4回
JIS K-2001ISO VG 68
JIS B-6016G 68

（8）2軸の摺動面，メネジ，ネジボウ

油量（L）0.6
給油方法手動ポンプ
交換・点検・補給1日2回補給
JIS K-2001ISO VG 68
JIS B-6016G 68

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C
