給油図,給油表,適油表とは

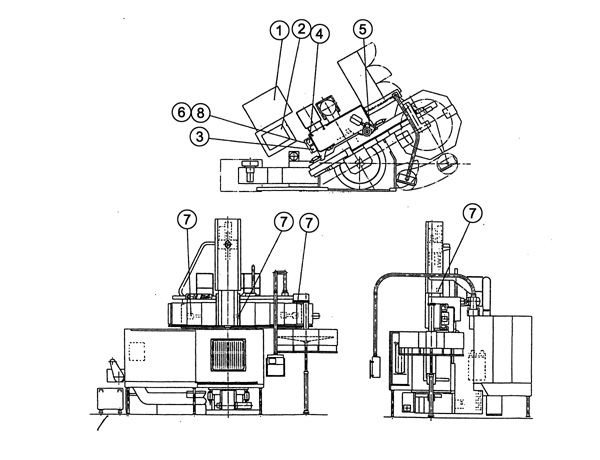

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧タンク

油量(L)200
給油方法循環
交換・点検・補給最初3ヶ月,以後は6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(2)潤滑ポンプユニット

油量(L)100
給油方法循環
交換・点検・補給最初3ヶ月,以後は6ヶ月毎
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(3)リッターポンプ

サドル,スイベル摺動面

油量(L)6
給油方法全損
交換・点検・補給オイルゲージ下限で補充,毎日点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(4)リッターポンプ

クロスレール昇降摺動面

油量(L)5
給油方法全損
交換・点検・補給オイルゲージ下限で補充,毎日点検
JIS K-2001ISO VG 68
JIS B-6016G 68

(5)クロスレール昇降ネジ用歯車箱

油量(L)5
給油方法油浴
交換・点検・補給最初3ヶ月,以後は6ヶ月毎 毎日点検
JIS K-2001ISO VG 150
JIS B-6016CKC 150

(6)マイクロフォグルブリケーター

油量(L)1
給油方法油浴
交換・点検・補給オイルゲージ下限で補充 毎日点検
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(7)X,Z軸ボールネジナットフランジ部 ボールネジ軸受部

油量(L)適量
給油方法塗布 グリスガン
交換・点検・補給6ヶ月毎
JIS K-2001
JIS B-6016XBCEA 2

(8)エアールブリケーターエアー機器 エアーシリンダー

油量(L)0.5
給油方法全損
交換・点検・補給オイルゲージ下限で補充
JIS K-2001ISO VG 32
JIS B-6016CKB 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

適油記号 D
