給油図，給油表，適油表とは

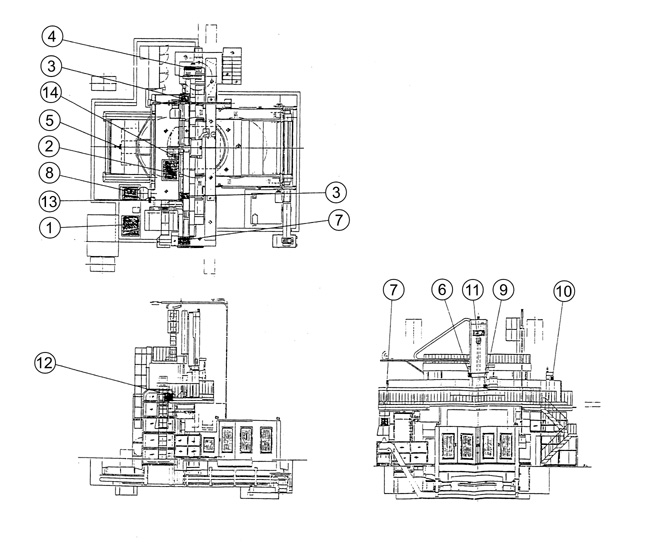

左図は，工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

（1）下廻り潤滑ユニット

油量（L）350
給油方法循環
交換・点検・補給最初3ヶ月，以後は6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（2）上廻り油圧ユニット

油量（L）300
給油方法循環
交換・点検・補給最初3ヶ月，以後は6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（3）クロスレール昇降歯車箱

油量（L）15×2
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 320
JIS B-6016CKC 320

（4）X軸減速歯車箱

油量（L）12
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（5）Y軸減速歯車箱

油量（L）12
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（6）Z軸減速歯車箱

油量（L）12
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（7）X軸静圧潤滑

油量（L）100
給油方法潤滑
交換・点検・補給最初3ヶ月，以後は6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

（8）Y軸静圧潤滑

油量（L）200
給油方法潤滑
交換・点検・補給最初3ヶ月，以後は6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

（9）ラムガイド滑り面，メネジ

油量（L）6
給油方法全損
交換・点検・補給1週間毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

（10）クロスレール滑り面，クロスレールメネジ

油量（L）6
給油方法全損
交換・点検・補給1週間毎に補給
JIS K-2001ISO VG 68
JIS B-6016G 68

（11）刃物台ミーリングスピンドル，減速箱

油量（L）18
給油方法循環
交換・点検・補給最初3ヶ月，以後は6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（12）ミーリングATC 　マガジン，駆動歯車箱

油量（L）11
給油方法油浴
交換・点検・補給6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

（13）エアー回路潤滑

油量（L）0.5
給油方法全損
交換・点検・補給レベルゲージ下限にて補給
JIS K-2001ISO VG 32
JIS B-6016CKB 32

（14）主モーター軸

油量（L）
給油方法塗布グリスガン
交換・点検・補給6ヶ月毎に補給
JIS K-2001
JIS B-6016XBCEA 2
