給油図,給油表,適油表とは

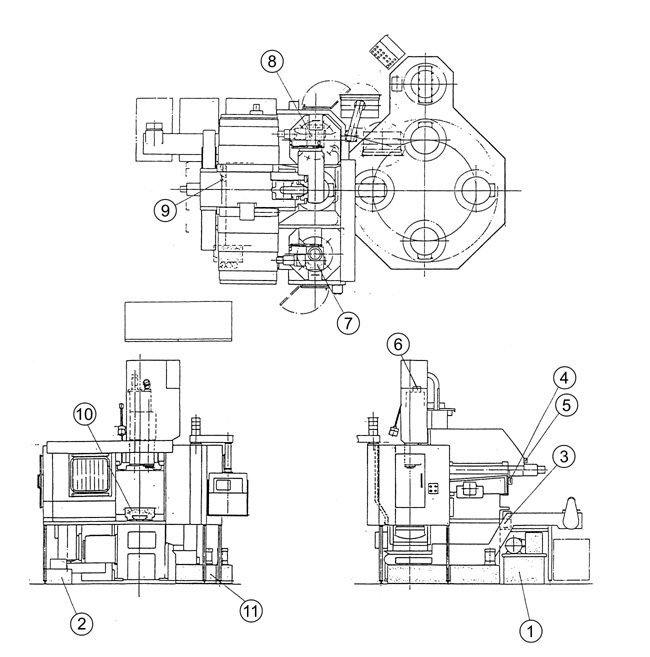

左図は,工作機械の給油図です。図中にある番号が潤滑箇所です。
各番号の潤滑箇所ごとのメンテナンスガイドを下記の給油表に記載してあります。この表中に適油記号を記載してあります。
適油記号ごとに潤滑剤メーカーが提供する潤滑油剤を適油表にまとめてあります。

 icon-table 給油表

(1)油圧ユニット

油量(L)100
給油方法循環
交換・点検・補給最初3ヶ月,以後は6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016HM 32

(2)テーブル主軸,速度変換歯車箱

油量(L)40
給油方法循環式強制給油
交換・点検・補給最初3ヶ月,以後は6ヶ月毎に交換
JIS K-2001ISO VG 32
JIS B-6016CKB 32

(3)クロスレールサドル,クロスビームスイベル

油量(L)1.8
給油方法全損式強制給油
交換・点検・補給毎日点検補給
JIS K-2001ISO VG68
JIS B-6016G 68

(4)X軸ボールネジ

油量(L)適量
給油方法グリス注入
交換・点検・補給6ヶ月毎に点検適宜補給
JIS K-2001
JIS B-6016XBCEA 2

(5)Y軸ボールネジ

油量(L)適量
給油方法グリス注入
交換・点検・補給6ヶ月毎に点検適宜補給
JIS K-2001
JIS B-6016XBCEA 2

(6)Z軸ボールネジ

油量(L)適量
給油方法グリス注入
交換・点検・補給6ヶ月毎に点検適宜補給
JIS K-2001
JIS B-6016XBCEA 2

(7)旋削ATC,ウォームBOX

油量(L)4
給油方法オイルバス
交換・点検・補給最初3ヶ月,以後は6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(8)ミーリングATC,ウォームBOX

油量(L)13
給油方法オイルバス
交換・点検・補給最初3ヶ月,以後は6ヶ月毎に交換
JIS K-2001ISO VG 68
JIS B-6016G 68

(9)エアーユニット

油量(L)0.17
給油方法エアー
交換・点検・補給毎日点検補給
JIS K-2001ISO VG 32
JIS B-6016CKB 32

icon-table 適油表

製品名のリンクをクリックすると詳細情報を参照できます。

適油記号 A

適油記号 B

適油記号 C

日本サン
サンビス 832
サンタックWR 32

フックス
レノリンZAF 32 B

トタル
AZOLLA AF 32
AZOLLA DZF 32

適油記号 D
